Для чего используется воздушная линейная арматура в системах электропередачи?

Представьте себе линию электропередачи, протянувшуюся на сотни километров по пересеченной местности, пересекающую горы, реки и обширные города. Проводники, подвешенные к высоким стальным конструкциям, передают огромную электроэнергию миллионам потребителей. Эти проводники подвергаются воздействию неослабевающих сил: гравитации, веса льда и снега, сильных ветров и постоянной вибрации, вызванной потоком воздуха. Тем не менее, линия остается на высоте год за годом, поставляя электроэнергию с поразительной надежностью. Невоспетые герои этого чуда инженерной мысли –Арматура воздушной линии— критические компоненты, которые соединяют, поддерживают, защищают и заделывают проводники и другие элементы системы передачи. Без этих, казалось бы, простых металлических устройств вся инфраструктура рухнет под собственным весом или выйдет из строя при первом же шторме.

Итак, для чего именно используется воздушная линейная арматура в системах электропередачи? Их роль можно сгруппировать по четырем основным функциям: механическая поддержка, обеспечивающая удержание проводников в правильном положении и натяжении; электрическая непрерывность, обеспечивающая надежные соединения для прохождения тока; защита от вибрации и повреждений, смягчающая воздействие ветровых колебаний и других динамических нагрузок; и экологическая стойкость, обеспечивающая длительную работу в суровых условиях. От самого маленького зажима до самой сложной натяжной сборки — каждый фитинг воздушной линии спроектирован для выполнения конкретной, важной задачи. В этой статье вы познакомитесь со всем спектром этих компонентов, от их основных определений и классификаций до технических характеристик, определяющих их производительность. Мы изучим, как они поддерживают проводники, обеспечивают непрерывность электрической цепи, смягчают разрушительные вибрации и выживают в экстремальных условиях. К концу вы поймете, почему эти фитинги незаменимы в современной передаче энергии.

Оглавление

• 1. Что такое арматура воздушной линии? Комплексное введение
  • 1.1 Основные технические характеристики арматуры воздушной линии
• 2. Как арматура воздушной линии поддерживает и защищает проводники?
• 3. Какую роль играет арматура воздушной линии в обеспечении непрерывности электрической сети?
• 4. Как арматура воздушной линии снижает вибрацию и предотвращает повреждения?
• 5. Как арматура воздушной линии обеспечивает долговременную надежность в суровых условиях?
• 6. Часто задаваемые вопросы (FAQ)
• 7. О Юэцин Сара Электрик Ко., Лтд.
• 8. Заключение

1. Что такое арматура воздушной линии? Комплексное введение

АнВоздушная линия фитингаэто общий термин для широкого спектра металлических компонентов оборудования, используемых при строительстве и обслуживании воздушных линий электропередачи и распределения. Эти фитинги служат важными соединителями и опорами, которые соединяют проводники с изоляторами, изоляторы с опорами и проводники друг с другом. По сути, арматура воздушной линии представляет собой «суставы и связки» системы передачи — они обеспечивают механические и электрические связи, которые делают всю конструкцию функциональной и устойчивой.

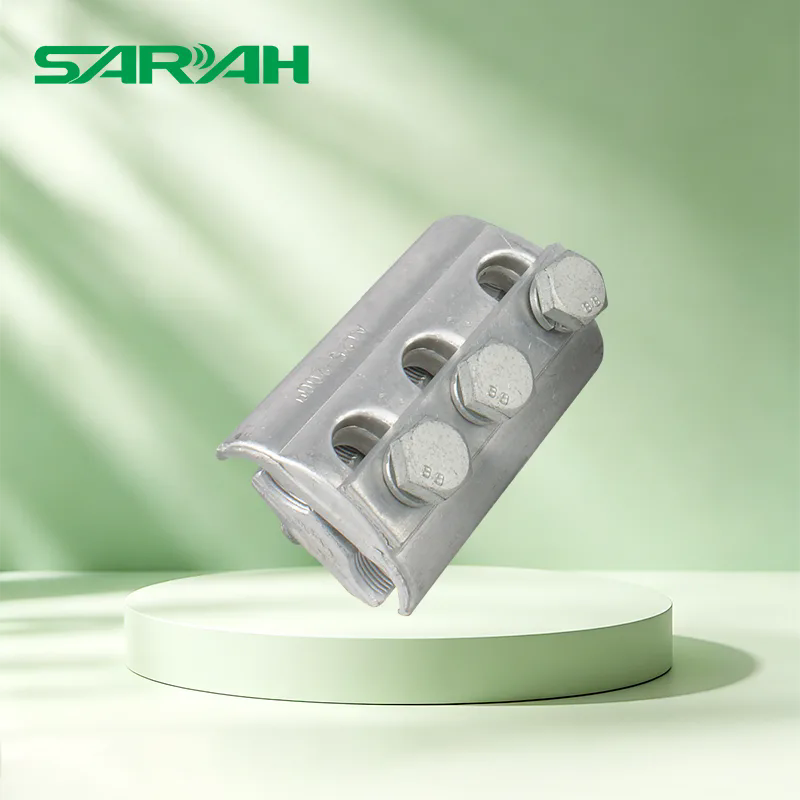

Воздушная линейная арматура подразделяется по своей основной функции на пять основных категорий.Подвесные зажимыиспользуются для поддержки проводников на промежуточных опорах, позволяя им свободно висеть и компенсировать небольшие угловые отклонения.Натяжные зажимыприменяются на тупиковых опорах и угловых опорах, где они должны выдерживать полное механическое натяжение проводника.Соединительная арматура(такие как скобы, проушины и хомуты) соединяют различные компоненты вместе, обеспечивая при необходимости гибкие или жесткие соединения.Защитная фурнитуравключают такие устройства, как виброгасители и бронестержни, которые защищают проводники от динамических напряжений.Соединительные фитингииспользуются для постоянного или временного соединения двух отрезков проводника. Каждая из этих категорий включает в себя широкий спектр конкретной продукции, предназначенной для различных размеров проводников, уровней напряжения и условий окружающей среды.

Важность правильного выбора и установки арматуры для воздушных линий невозможно переоценить. Неисправный монтаж может привести к падению проводника, что потенциально может привести к катастрофическому выходу из строя линии, массовым отключениям электроэнергии и серьезным угрозам безопасности.Юэцин Сара Электрик Ко., Лтд., ведущий производитель с более чем 18-летним опытом, производит широкий спектр решений по монтажу воздушных линий, соответствующих международным стандартам. Наши фитинги спроектированы с высокой точностью, изготовлены из высококачественных материалов и проходят строгие испытания, чтобы гарантировать требуемую производительность в течение десятилетий службы.

1.1 Основные технические характеристики арматуры воздушной линии

Чтобы полностью указатьВоздушная линия фитингаинженеры должны понимать набор критических технических параметров. Эти спецификации определяют механическую прочность фитинга, электрические характеристики и устойчивость к воздействию окружающей среды. В следующей таблице представлен полный обзор основных характеристик ряда продуктов воздушной арматуры, а также их значение в реальных приложениях.

Каждый из этих параметров тщательно определяется на этапе проектирования. Например, разрывная нагрузка обычно устанавливается в 2,5–3 раза больше максимальной рабочей нагрузки, что обеспечивает критический запас прочности. Толщина цинкования определяется исходя из ожидаемого срока службы и уровня воздействия окружающей среды. Для прибрежных районов может потребоваться более толстое покрытие для защиты от солевой коррозии. Электрическое сопротивление проводящих фитингов (например, используемых для соединения или заземления) сводится к минимуму за счет тщательного выбора материала и прецизионной механической обработки.Сарапроизводит всю свою продукцию для воздушной линии связи в соответствии с международными стандартами, такими как IEC, ANSI и BS, гарантируя, что каждый компонент соответствует самым высоким требованиям качества и производительности.

2. Как арматура воздушной линии поддерживает и защищает проводники?

Самая фундаментальная рольВоздушная линия фитингаЦелью является обеспечение механической поддержки и защиты проводников. Рассмотрим типовую линию электропередачи мощностью 500 кВ. Проводники тяжелые: проводник ACSR (алюминиевый проводник, армированный сталью) площадью 500 мм² весит примерно 1,5 кг на метр, а пролет в 400 метров означает более 600 кг проводника между двумя опорами. Проводник должен быть надежно закреплен на каждой опоре, но ему также необходимо позволять перемещаться и изгибаться при изменении температуры, дуновении ветра и переменных нагрузках. Здесь в игру вступают подвеска и натяжные зажимы.

A подвесной зажимпредназначен для использования на промежуточных опорах, где проводник просто проходит и поддерживается. Зажим надежно удерживает проводник, предотвращая продольное сползание, но позволяет проводнику слегка раскачиваться, приспосабливаясь к изменениям угла и натяжения. Конструкция зажима имеет решающее значение: она должна обеспечивать надежный захват проводника, не вызывая повреждения жил проводника. На нашем заводе используются высококачественные отливки из ковкого железа или алюминиевых сплавов, а внутренние поверхности часто футерованы вставками из мягкого металла, например алюминия или алюминиевой бронзы, для защиты проводника от механических повреждений. Подвесной зажим также предназначен для использования с проводами различного диаметра с использованием сменных вставок или прокладок.

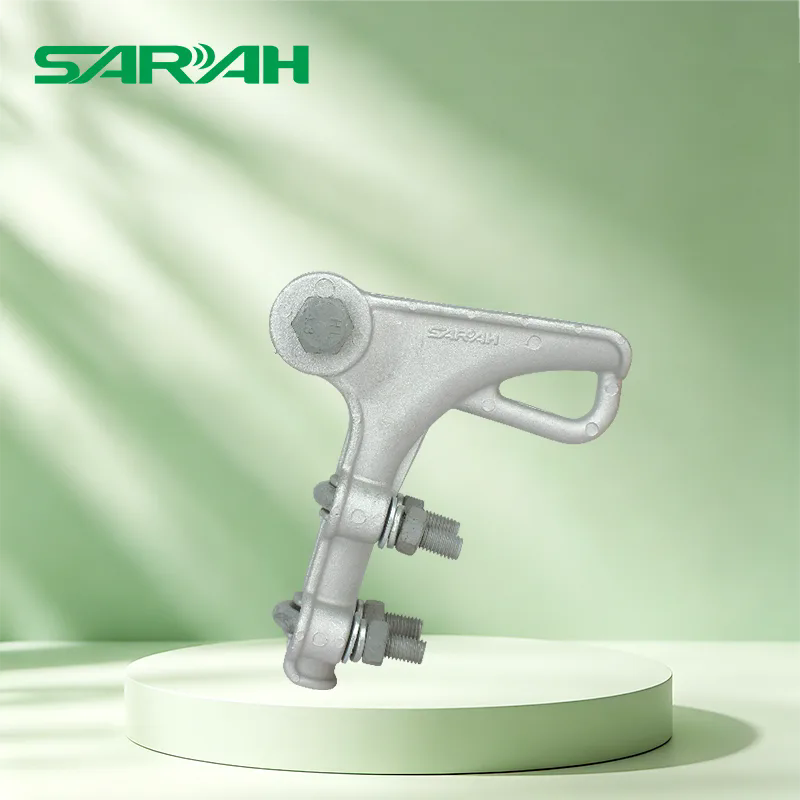

A натяжной зажимслужит другой цели. Он используется на тупиковых опорах, где линия заканчивается, или на угловых опорах, где линия значительно меняет направление. Здесь зажим должен выдерживать полное механическое натяжение проводника — зачастую несколько десятков килоньютонов. В натяжных зажимах обычно используется конструкция «болтового типа», которая сжимает проводник между двумя зажимами, создавая захват с высоким коэффициентом трения, который противостоит тянущим силам. Усилие зажима необходимо тщательно контролировать, чтобы не допустить сдавливания проводника. Наши натяжные зажимы оснащены винтовым или клиновым механизмом, который обеспечивает высокую прочность захвата с контролируемым усилием зажима, обеспечивая долговременную безопасность без повреждения проводника.

Сараразработала линейку подвесных и натяжных зажимов, которые обеспечивают оптимальный баланс силы захвата, защиты проводников и простоты установки. Наши зажимы изготавливаются с соблюдением строгих допусков и проходят испытания на соответствие требуемым характеристикам разрывной нагрузки и электрического сопротивления. Выбрав правильный зажим для конкретного применения, инженеры могут обеспечить должную поддержку и защиту проводника, что способствует общей надежности и безопасности линии передачи.

3. Какую роль играет арматура воздушной линии в обеспечении непрерывности электрической сети?

Помимо механической поддержки,Арматура воздушной линиииграют решающую роль в обеспечении непрерывности электрической цепи на линии электропередачи. Сами проводники непрерывны вдоль линии, но есть много точек, где ток должен проходить через фитинг, например, в месте соединения проводника с тупиковым зажимом или в месте сращивания, где соединяются два отрезка проводника. В этих точках фитинг должен обеспечивать надежный электрический путь с низким сопротивлением. Любое сопротивление в соединении приведет к выделению тепла, что может привести к окислению, дальнейшему увеличению сопротивления и возможному выходу из строя. Это классический пример сценария «термического выхода из-под контроля», который может привести к перегреву фитинга и выходу из строя проводника.

Электрические характеристики арматуры воздушной линии определяются двумя факторами: используемым материалом и конструкцией контактов. Предпочтительными материалами для электрических соединений являются материалы с высокой проводимостью, такие как чистый алюминий, алюминиевый сплав или медь. Однако эти материалы обычно мягче и менее механически прочны, чем сталь. По этой причине во многих линейных арматурах используется комбинация материалов: корпус из высокопрочной стали или ковкого железа обеспечивает механическую прочность, а вставка из алюминия или меди с высокой проводимостью обеспечивает электрический контакт. Сама конструкция контактов также имеет решающее значение. Простое болтовое соединение, если оно не затянуто правильно, может иметь высокое контактное сопротивление. Соединение, предназначенное для небольшой деформации проводника в точке контакта, может создать большую площадь поверхности для прохождения тока, уменьшая сопротивление.

Рассмотрим пример коммунальной компании в Южной Америке. У них периодически возникали проблемы с перегревом в тупиковых соединениях критической линии 220 кВ. Проблема была связана с использованием стандартных натяжных зажимов, не предназначенных для конкретного типа проводника, что приводило к высокому контактному сопротивлению. Решение заключалось в замене зажимов специально разработанным фитингом для воздушной линии, который включал в себя алюминиевую вставку с высокой проводимостью и большую площадь контакта. После замены перегрев прекратился, и линия проработала без происшествий более пяти лет.Юэцин Сара Электрик Ко., Лтд.уделяет большое внимание электрическим характеристикам нашей воздушной арматуры. Наши продукты имеют оптимизированную геометрию контактов и проходят испытания на устойчивость, чтобы гарантировать соответствие требуемым стандартам. Выбрав правильный фитинг и обеспечив правильную установку, инженеры могут обеспечить сохранение электрической непрерывности, минимизируя потери и предотвращая сбои в системе отопления.

4. Как арматура воздушной линии снижает вибрацию и предотвращает повреждения?

Одной из самых коварных угроз воздушным линиям электропередачи является вибрация. Вибрация, вызванная ветром, известная как «эолова вибрация», может вызывать колебания проводника на высоких частотах, что приводит к усталостному разрушению жил проводника вблизи точек подвеса. В более тяжелых случаях низкочастотное «скакание» может привести к столкновению проводников и короткому замыканию.Арматура воздушной линиииграют решающую роль в смягчении этих вибрационных эффектов. Виброгасители, распорные демпферы и броневые стержни представляют собой специализированные типы воздушной арматуры, предназначенные для защиты проводников от разрушительного воздействия колебаний.

Рассмотрим линию напряжением 400 кВ, пролегающую по плоской открытой равнине. Ветер постоянный, а местность не дает укрытия. Проводники начинают вибрировать, и со временем повторяющиеся изгибы подвесного зажима приводят к упрочнению и разрушению жил проводов. Если так будет продолжаться, проводник может порваться, что приведет к выходу из строя линии. Решение – установка виброгасителей. Гаситель колебаний представляет собой груз, прикрепленный к проводнику пружиной и массой. Система настроена на резонанс на той же частоте, что и вибрация проводника. Демпфер рассеивает энергию вибрации, преобразуя ее в тепло и тем самым предотвращая разрушительные колебания.

Другой подход заключается в использовании разделительных демпферов на пучках проводников. В двухпроводном жгуте каждый проводник удерживается на фиксированном расстоянии от своего соседа с помощью прокладки. Прокладка предназначена для того, чтобы позволить проводникам двигаться независимо на разных частотах, предотвращая возникновение резонансной вибрации. В некоторых случаях используются бронестержни. Это предварительно отформованные стержни из алюминия или стали, которые оборачиваются вокруг проводника в точке подвеса, образуя защитный слой, который распределяет изгибающее напряжение на большую длину, уменьшая напряжение в любой одной точке.Юэцин Сара Электрик Ко., Лтд.производит широкий ассортимент защитной воздушной арматуры, включая виброгасители, распорные демпферы и броневые стержни. Наша продукция предназначена для обеспечения эффективной защиты от динамических сил, угрожающих целостности линий электропередачи, обеспечивая долгосрочную надежность и безопасность.

5. Как арматура воздушной линии обеспечивает долговременную надежность в суровых условиях?

Воздушные линии электропередачи часто расположены в самых суровых условиях на земле. Они пересекают прибрежные районы с соленым воздухом, промышленные зоны с агрессивными загрязнителями, высокогорные районы с сильным холодом и пустыни с интенсивным ультрафиолетовым излучением.Воздушная линия фитинга, который подвергается воздействию всех этих элементов, должен быть рассчитан на долговечность. Долгосрочная надежность – это не роскошь; это фундаментальное требование. Ремонт вышедшего из строя фитинга в удаленном месте может оказаться невероятно дорогим, как с точки зрения стоимости самого ремонта, так и с точки зрения потерянного дохода от простоя.

Основная проблема – коррозия. Наиболее распространенным материалом для арматуры воздушной линии является сталь, а незащищенная сталь быстро ржавеет в любой внешней среде. Чтобы предотвратить это, сталь защищается цинковым покрытием, нанесенным методом горячего цинкования. Толщина цинкового покрытия имеет решающее значение: тонкое покрытие быстро изнашивается, а более толстое обеспечивает более длительный срок службы. В процессе цинкования на нашем заводе образуется покрытие, соответствующее стандартам ASTM A153, с типичной толщиной 70–100 микрометров. Для самых требовательных сред, таких как морские или сильно загрязненные районы, мы предлагаем фитинги с дополнительной защитой от коррозии, например, с трехслойной системой покрытия или использованием нержавеющей стали. Выбор материала и покрытия должен соответствовать воздействию окружающей среды, и мы тесно сотрудничаем с нашими клиентами, чтобы выбрать оптимальное решение для их конкретных условий.

Еще одним фактором долгосрочной надежности являются механические и термические характеристики фитинга. Фитинг должен сохранять прочность захвата и характеристики электрического контакта во всем диапазоне ожидаемых рабочих температур. Коэффициент теплового расширения материалов должен быть тщательно подобран в соответствии с проводником, чтобы избежать проскальзывания или истирания.Сараподвергает все наши фитинги для воздушных линий комплексным испытаниям, включая испытания на коррозию в солевом тумане, испытания на термоциклирование и испытания на растяжение, чтобы проверить их долгосрочную работоспособность. Наша фабрика одобрена Китайским национальным центром по надзору за качеством и тестированию этой продукции, что предоставляет нашим клиентам независимую проверку нашего качества. Благодаря сочетанию тщательного выбора материалов, прочной конструкции и строгих испытаний мы гарантируем, что наша воздушная линейная арматура обеспечивает надежность, необходимую операторам систем передачи.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1. Из каких материалов обычно изготавливается арматура воздушной линии?

Ответ: Воздушные фитинги обычно изготавливаются из высококачественной стали, алюминиевого сплава или нержавеющей стали. Стальные фитинги обычно подвергаются горячему цинкованию для обеспечения защиты от коррозии. Фитинги из алюминиевого сплава легче и обладают хорошей коррозионной стойкостью, что делает их пригодными для многих применений. Фитинги из нержавеющей стали используются в сильно агрессивных средах, например, в прибрежных или промышленных зонах. Yueqing Sarah Electric Co., Ltd. предлагает фитинги для воздушных линий из всех трех материалов, что позволяет нашим клиентам выбрать оптимальное решение для их конкретных экологических и механических требований.

Вопрос 2. Каковы признаки необходимости замены воздушной арматуры?

Ответ: Наиболее распространенными признаками неисправности фитинга воздушной линии являются видимая коррозия или ржавчина, особенно если гальванизация нарушена; механические повреждения, такие как трещины или деформации; признаки перегрева (изменение цвета металла); и любое видимое ослабление или проскальзывание фитинга на проводнике. Во время плановых проверок любой фитинг, на котором обнаружена значительная коррозия, износ или повреждение, должен быть заменен. Упреждающий подход к проверке и замене имеет важное значение для предотвращения сбоев линии.

Вопрос 3: В чем разница между подвесным зажимом и натяжным зажимом?

Ответ: Основное различие заключается в нагрузке, на которую они рассчитаны. Подвесной зажим используется на промежуточных опорных башнях, где проводник поддерживается вертикально и может качаться горизонтально. Он не несет значительного горизонтального напряжения. Натяжной зажим применяется на тупиковых или угловых опорах, где он должен выдерживать полное механическое натяжение проводника. Натяжные зажимы обычно тяжелее и прочнее, чем подвесные зажимы, и в них используется другой механизм захвата, чтобы противостоять тянущим силам.

Вопрос 4: Как работает гаситель вибрации для защиты воздушных линий?

Ответ: Гаситель колебаний представляет собой систему масс-пружин, прикрепленную к проводнику. Он настроен на поглощение энергии вибрации проводника на определенных частотах, рассеивание ее в виде тепла и уменьшение амплитуды колебаний. Это предотвращает возникновение многоцикловой усталости проводника, которая может привести к обрыву жилы. Размещение и настройка демпферов тщательно рассчитываются с учетом характеристик лески, чтобы обеспечить оптимальную защиту. Наш завод в Yueqing Sarah Electric Co., Ltd. предоставляет комплексные рекомендации по выбору и установке для обеспечения эффективной защиты от вибрации.

Вопрос 5: Требуются ли для разных уровней напряжения разные типы арматуры для воздушных линий?

Ответ: Да, уровень напряжения линии электропередачи влияет на тип и характеристики необходимой арматуры воздушной линии. В линиях более высокого напряжения используются более крупные и прочные фитинги, способные выдерживать большие механические нагрузки и проводники большего размера. Им также требуются фитинги с улучшенными электрическими характеристиками для минимизации коронного разряда и радиопомех. Однако основные типы арматуры одинаковы для всех уровней напряжения; разница заключается в конкретном размере, номинальной прочности и электрической конструкции. Компания Yueqing Sarah Electric Co., Ltd. предлагает арматуру для воздушных линий электропередачи (до 35 кВ) и передачи (до 500 кВ).

7. О Юэцин Сара Электрик Ко., Лтд.

Юэцин Сара Электрик Ко., Лтд., основанная в 2005 году и расположенная в Юэцине, Вэньчжоу, Китай, является ведущим производителем электрооборудования среднего и высокого напряжения. Имея предприятие площадью 35 000 м² и около 100 сотрудников, Sarah экспортирует свою продукцию в более чем 30 стран, включая Швецию, Испанию, США, Южную Африку, Австралию и Вьетнам. Мы специализируемся на ограничителях перенапряжения, блоках плавких предохранителей, композитных и фарфоровых изоляторах, разъединителях и полном ассортименте арматуры для воздушных линий. Наша продукция проверена и сертифицирована Национальным центром тестирования качества высоковольтного оборудования Китая, а наша система управления качеством сертифицирована по стандарту ISO9001. Стремясь к постоянному совершенствованию и удовлетворению потребностей клиентов, мы обслуживаем коммунальные и инфраструктурные проекты по всему миру, предлагая надежные и высокопроизводительные продукты.

8. Заключение

Арматура воздушной линии является важным, но часто упускаемым из виду компонентом, который делает возможными системы передачи энергии. Они обеспечивают механическую поддержку, удерживающую проводники в воздухе, электрическую непрерывность, обеспечивающую потоки энергии, защитные меры, защищающие от вибрации и повреждений, а также устойчивость к воздействию окружающей среды, обеспечивающую долгосрочную надежность. От самого маленького подвесного зажима до самого большого тупикового фитинга — каждый компонент представляет собой тщательно спроектированное устройство, которое должно безупречно работать в течение десятилетий. Выбор правильной арматуры воздушной линии требует тщательного понимания требований к конструкции линии, характеристик проводника и условий окружающей среды на месте установки. Делая осознанный выбор, коммунальные предприятия и разработчики инфраструктуры могут гарантировать, что их линии электропередачи не только эффективны и безопасны, но и устойчивы в долгосрочной перспективе.

Компания Yueqing Sarah Electric Co., Ltd. уже более 18 лет производит высококачественную арматуру для воздушных линий, и наш опыт и знания находятся в вашем распоряжении. Мы приглашаем вас ознакомиться с нашим обширным ассортиментом продукции и связаться с нашей командой экспертов для получения рекомендаций по выбору подходящей арматуры для вашего проекта. Независимо от того, строите ли вы новую линию, модернизируете существующую или обслуживаете устаревшую инфраструктуру, у нас есть продукты и знания, которые помогут вам.Свяжитесь с Yueqing Sarah Electric Co., Ltd. сегоднячтобы узнать больше о наших решениях по монтажу воздушных линий и о том, как мы можем помочь вам построить более надежную и отказоустойчивую сеть передачи электроэнергии.
