Предохранители 36 кВ
Высоковольтные плавкие вставки марки SARAH Electric на напряжение 36 кВ разработаны специально для распределительных систем напряжением 11 кВ и 33 кВ и обеспечивают надежную защиту от перегрузок и коротких замыканий. В изделии применяется технология импульсного гашения дуги, поддерживаются конструкции со съемной и несъемной головкой, а также подходит для установки с одним или двумя хвостовиками. Номинальный ток составляет от 1 А до 200 А и соответствует характеристикам предохранителей типа К и Т, обеспечивая точную координацию с защитным оборудованием выше и ниже по цепи.
Надежные плавкие вставки SARAH Electric на 36 кВ являются важными защитными компонентами в распределительных сетях, которые используются для быстрого отключения цепей в случае неисправности, предотвращая повреждение оборудования и перебои в подаче электроэнергии. В предохранителях SARAH используются высококачественные материалы и точные производственные процессы, обеспечивающие стабильную работу в суровых условиях. Конструкция продукта соответствует стандартам IEC и ANSI, поддерживает несколько методов установки и отвечает потребностям различных сценариев применения.
Технические характеристики
| Модель №. | Рейтинг Ток (А) |
Размер (мм) | Тип | |||||
| d | L (мм) | D | д3 | |||||
| 11кВ (Рис.1 и 2) |
33кВ (Рис.1 и 2) |
Рис.3 | ||||||
| 1К | 1 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 2К | 2 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 3К | 3 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 5К | 5 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 6К | 6 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 7,5 тыс. | 7.5 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 8К | 8 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 10 тыс. | 10 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 12К | 12 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 15 тыс. | 15 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 20 тыс. | 20 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 25 тыс. | 25 | 19,0±0,2 | 580-600 | 787 | 980 | 2.0 | 6.5 | К, Т |
| 30 тыс. | 30 | 19,0±0,2 | 580-600 | 787 | 980 | 3.0 | 8.0 | К, Т |
| 35 тыс. | 35 | 19,0±0,2 | 580-600 | 787 | 980 | 3.0 | 8.0 | К, Т |
| 40 тыс. | 40 | 19,0±0,2 | 580-600 | 787 | 980 | 3.0 | 8.0 | К, Т |
| 50 тыс. | 50 | 19,0±0,2 | 580-600 | 787 | 980 | 5.0 | 10.0 | К, Т |
| 60 тыс. | 60 | 19,0±0,2 | 580-600 | 787 | 980 | 5.0 | 10.0 | К, Т |
| 75 тыс. | 75 | 19,0±0,2 | 580-600 | 787 | 980 | 5.0 | 10.0 | К, Т |
| 80 тыс. | 80 | 19,0±0,2 | 580-600 | 787 | 980 | 5.0 | 10.0 | К, Т |
| 100 тыс. | 100 | 19,0±0,2 | 580-600 | 787 | 980 | 5.0 | 10.0 | К, Т |
| 120 тыс. | 120 | 19,0±0,2 | 580-600 | 787 | 980 | 5.0 | 10.0 | К, Т |
| 140 тыс. | 140 | 19,0±0,2 | 580-600 | 787 | 980 | 7.0 | 12.0 | К, Т |
| 150 тыс. | 150 | 19,0±0,2 | 580-600 | 787 | 980 | 7.0 | 12.0 | К, Т |
| 175 тыс. | 175 | 19,0±0,2 | 580-600 | 787 | 980 | 7.0 | 12.0 | К, Т |
| 200 тыс. | 200 | 19,0±0,2 | 580-600 | 787 | 980 | 7.0 | 12.0 | К, Т |
Функции

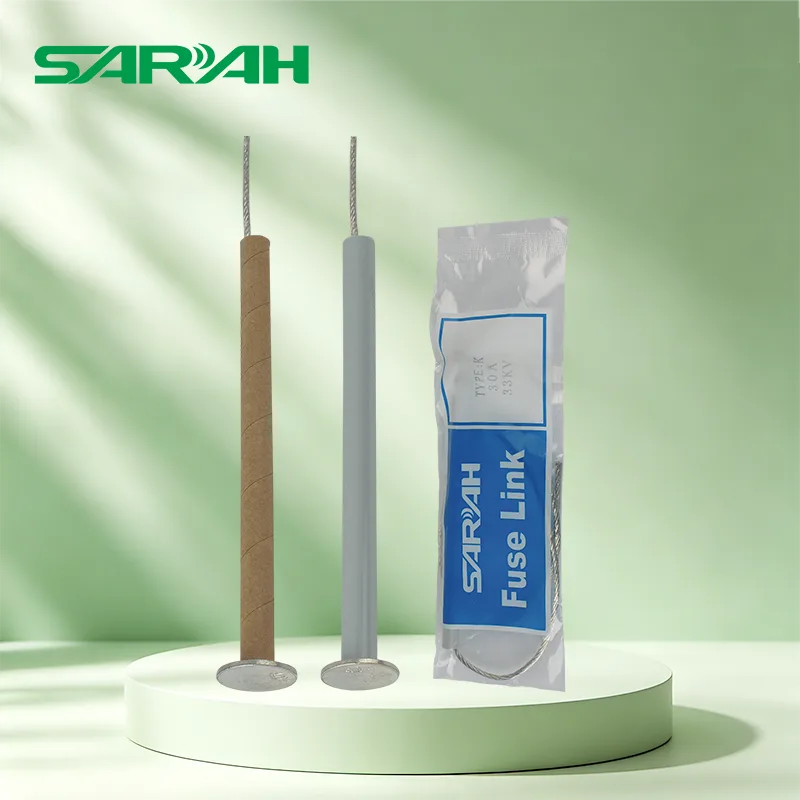

Мы разработали плавкие вставки на 36 кВ с компактной конструкцией, которая подходит для установки в условиях ограниченного пространства, поскольку главный предохранитель с одним хвостовиком не может быть разобран.

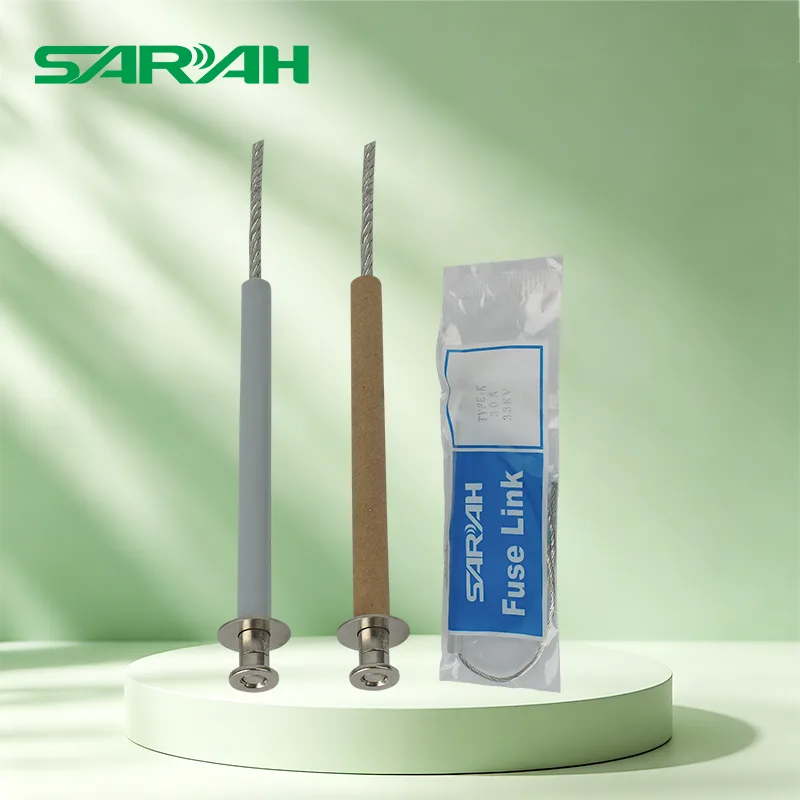

Предохранитель со съемной головкой и одним хвостовиком. Эту конструкцию легко заменять и обслуживать, что сокращает время простоя.

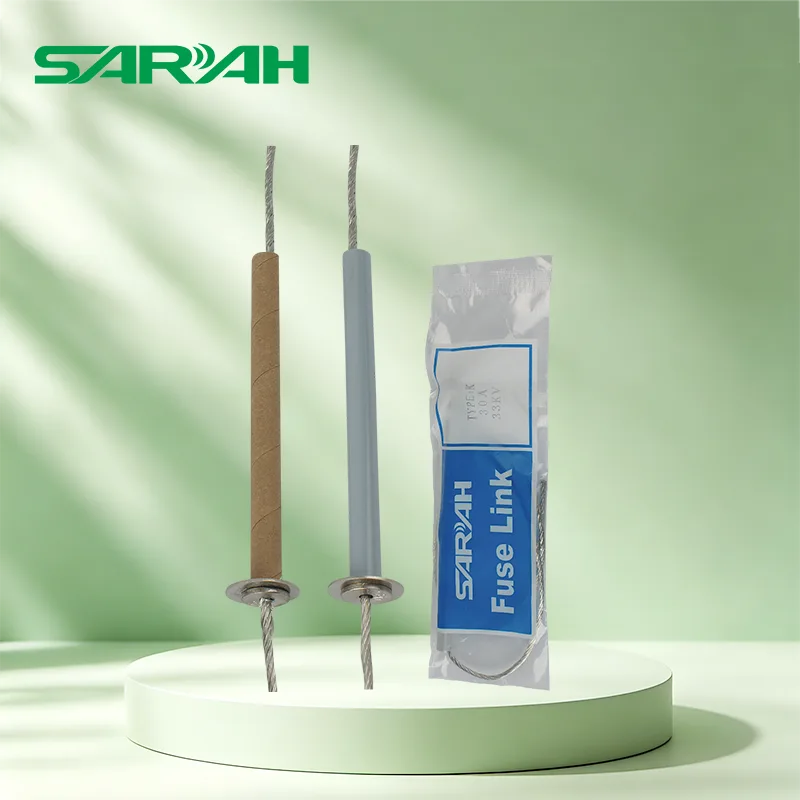

Двойной предохранитель со съемной головкой обеспечивает дополнительную механическую прочность и более плотное электрическое соединение, что делает его пригодным для применений с высокой вибрацией или сильным током.
Широкий диапазон номинальных параметров
Уровень напряжения: поддерживает системы 11 кВ и 33 кВ для удовлетворения различных требований электросети.
Номинальный ток: от 1 А до 200 А, удовлетворяет потребности в защите от небольших распределительных трансформаторов до крупных промышленных нагрузок.
Характеристики предохранителей: Обеспечивает два типа характеристик: тип K (быстрый предохранитель) и тип T (предохранитель с задержкой), для обеспечения координации и взаимодействия с вышестоящим и нисходящим защитным оборудованием.
В плавких вставках на 36 кВ используется дугогасительная трубка струйного типа, которая может быстро генерировать газ при прохождении тока повреждения, эффективно гася дугу, предотвращая повторное возгорание дуги и обеспечивая безопасность системы.
Трубка предохранителя изготовлена из жаропрочных и коррозионностойких материалов, а гибкий провод изготовлен из многожильного медного провода высокой чистоты, что обеспечивает стабильные электрические характеристики и механическую прочность при длительной эксплуатации.
Приложение
Предохранители на 36 кВ используются для защиты ответвлений и трансформаторов в распределительных сетях.
Он может защитить дорогостоящее оборудование, такое как электродвигатели, конденсаторные батареи и электрические печи.
В новых энергетических проектах плавкие вставки подходят для защиты фотоэлектрических электростанций и ветряных электростанций.
