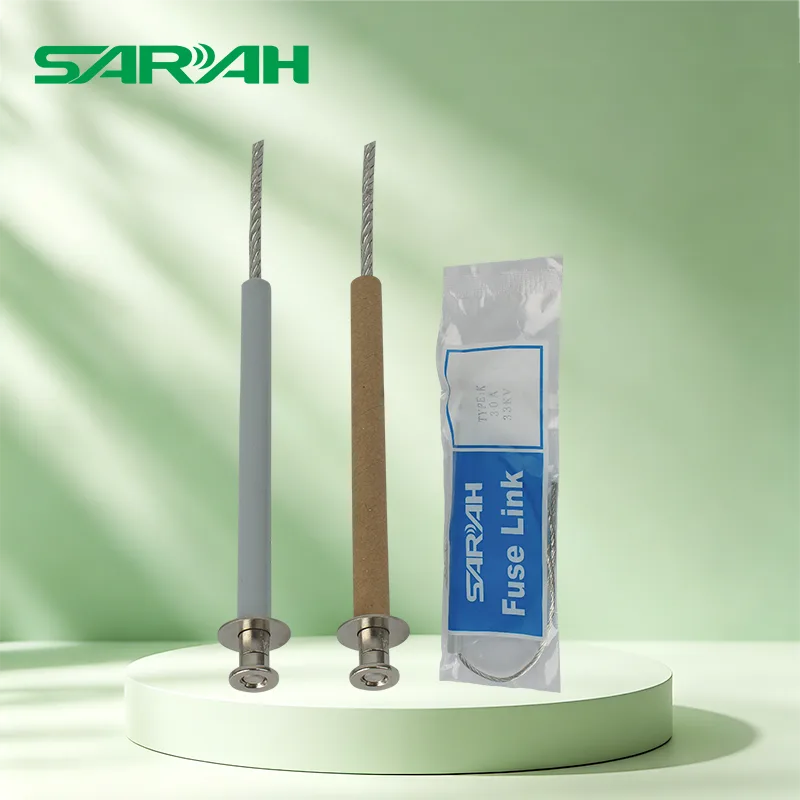

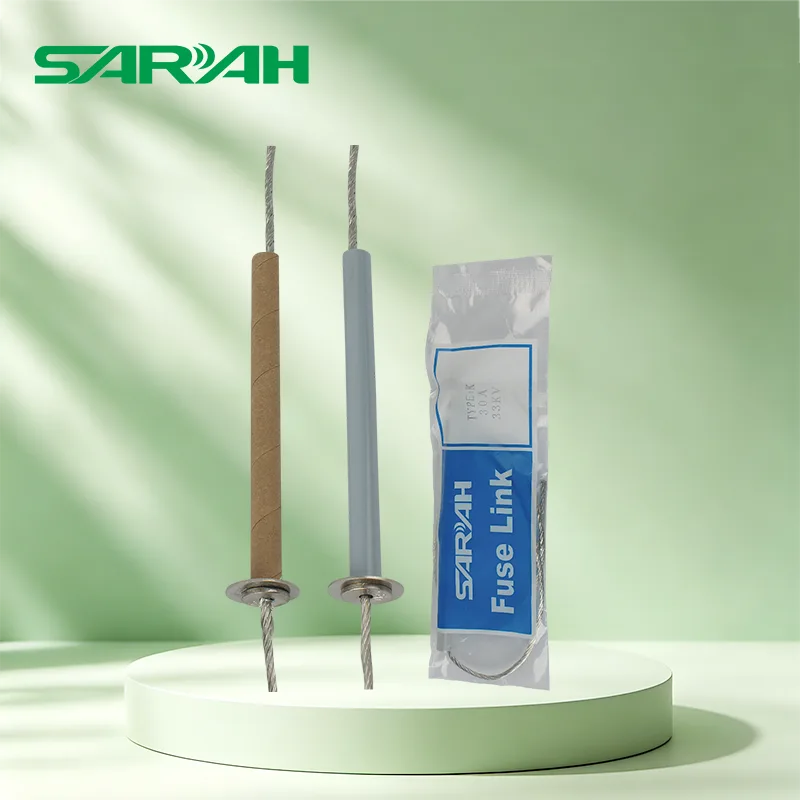

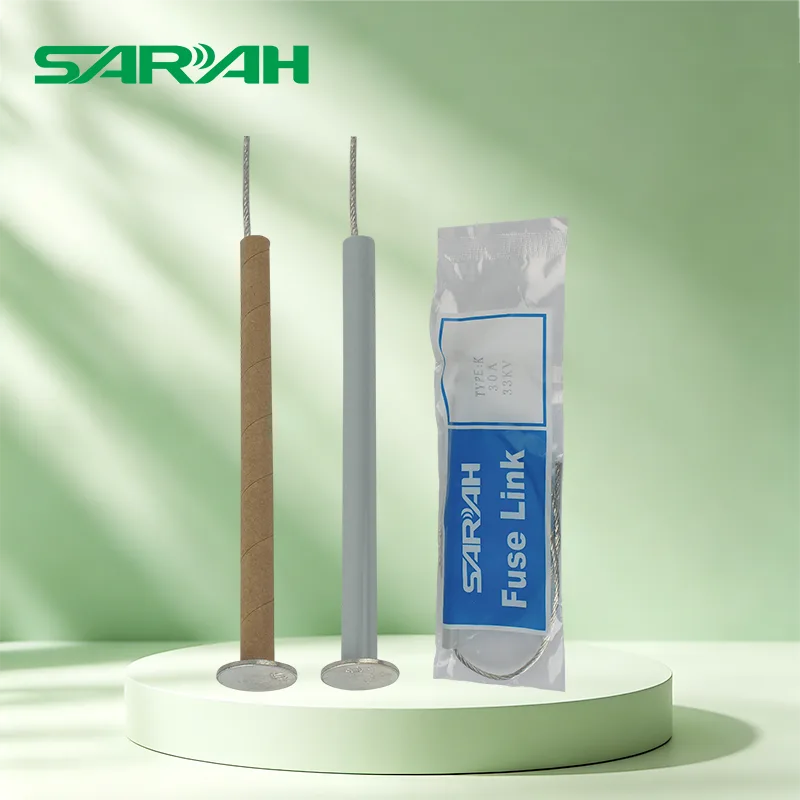

Предохранители 12 кВ

Предохранители SARAH Electric на 12 кВ предназначены для распределительных систем 12 кВ. Мы используем передовую технологию тушения дуги распылением и строго соблюдаем международный стандарт IEC 60282-1. Продукт обладает быстрым разрывом, высокими токоограничивающими характеристиками и превосходной электрической стабильностью, что делает его идеальным защитным компонентом для современных интеллектуальных сетей и промышленных распределительных систем.

Технические характеристики

Преимущество

Оснащенный эффективной дугогасительной трубкой, он быстро разлагается и выделяет газ в момент генерации тока повреждения, образуя поток воздуха под высоким давлением для продольного задувания дуги, обеспечивая гашение дуги на миллисекундном уровне.

Эффективно подавляет перенапряжение и защищает расположенное ниже чувствительное оборудование от переходных воздействий.

Тип несъемной головки: компактная конструкция, плавкие вставки на 12 кВ, подходящие для установки в условиях ограниченного пространства, экономичные.

Тип съемной головки: легко заменить расплав на месте, поддерживает конструкции с одним и двумя хвостовиками и отвечает различным требованиям к проводке.

Номинальный ток охватывает диапазон от 1 А до 200 А, всего 20 спецификаций, точно соответствующих различным характеристикам нагрузки.

Двойные характеристики типа K (быстрый) и типа T (с задержкой) являются дополнительными и гибко реагируют на сложные рабочие условия, такие как запуск двигателя и пусковой ток возбуждения трансформатора.

Параметры спецификации и руководство по выбору

Основные размерные параметры

Диаметр трубы: 19,0 ± 0,2 мм (унифицированная спецификация, совместимая)

Длина системы 11 кВ: 580-600 мм

Длина системы 33 кВ: 787 мм

Общая длина типа с двойным хвостовиком: 980 мм (включая удлинение хвоста на 180 мм)

Сравнение тока и типа

Способ установки

Тип с одним хвостовиком: подходит для стандартных выпадающих оснований предохранителей, прост в установке.

Двусторонний тип: поддерживает параллельное соединение или особые фиксированные требования, повышая механическую стабильность.

ПРИЛОЖЕНИЕ

В проекте реконструкции городских и сельских электросетей плавкие вставки на 12 кВ служат основным устройством защиты для блоков кольцевой сети и выключателей, монтируемых на столбе.

Защита линии сбора энергии на новых энергетических электростанциях, таких как ветряные и фотоэлектрические электростанции, может противостоять ударам молнии и коротким замыканиям.

Основная защита входящей линии для объектов с повышенным спросом, таких как металлургические, химические и центры обработки данных.

Резервная защита тяговых подстанций железных дорог и систем электроснабжения аэропортов.

Рекомендации по установке и обслуживанию

Перед установкой убедитесь, что номинальное напряжение и ток основания плавких вставок 12 кВ совпадают, чтобы избежать перепутывания.

Форма съемной головки должна обеспечивать гибкость механизма кнопки и отсутствие заедания.

Хвост двухстороннего предохранителя должен оставаться в естественном состоянии висящим, чтобы избежать перекручивания под нагрузкой.

Рекомендуется проводить визуальный осмотр каждые 12 месяцев, уделяя особое внимание наличию в дугогасительной трубке трещин или признаков обугливания.

После перегорания неисправности предохранитель той же модели необходимо заменить, а использование нестандартных заменителей строго запрещено.

Поставка и техническая поддержка

Обычные модели (например, 10K, 50T, 100K) имеются на складе и могут быть отправлены в течение 48 часов.

Специальные спецификации (например, 175А, 200А) могут быть изготовлены по заказу со сроком поставки 7-10 рабочих дней.

SARAH предоставляет полную времятоковую кривую для помощи в проектировании координации системы.

Мы также поддерживаем индивидуальные длины и формы клемм для удовлетворения особых инженерных требований.
