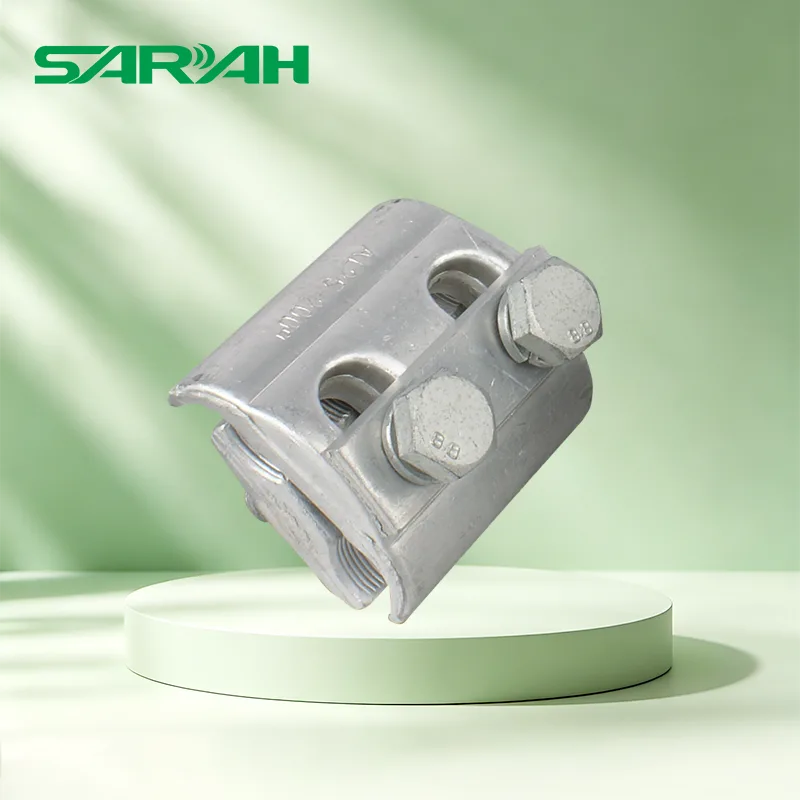

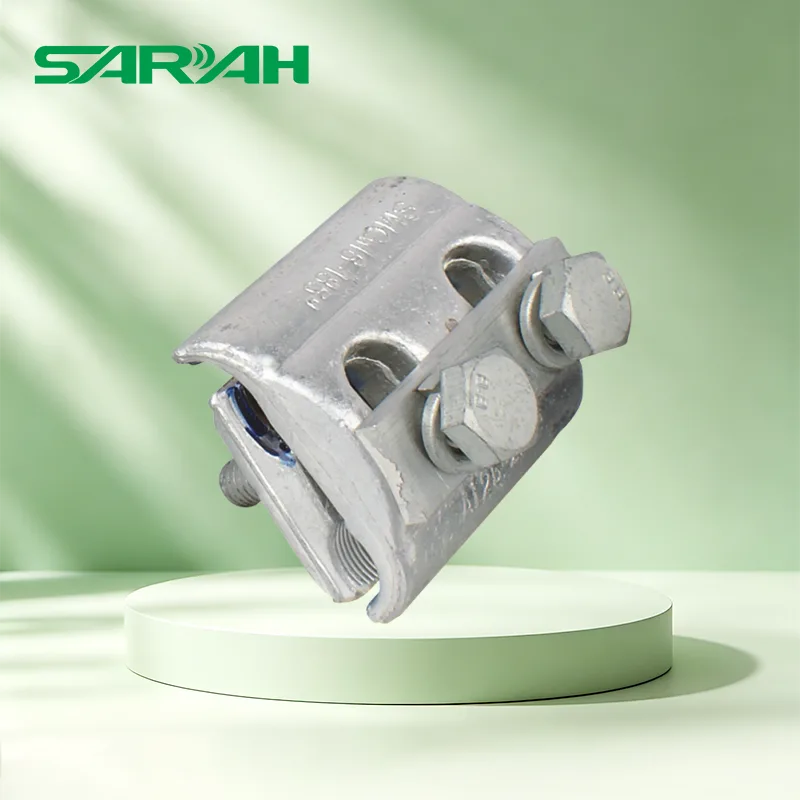

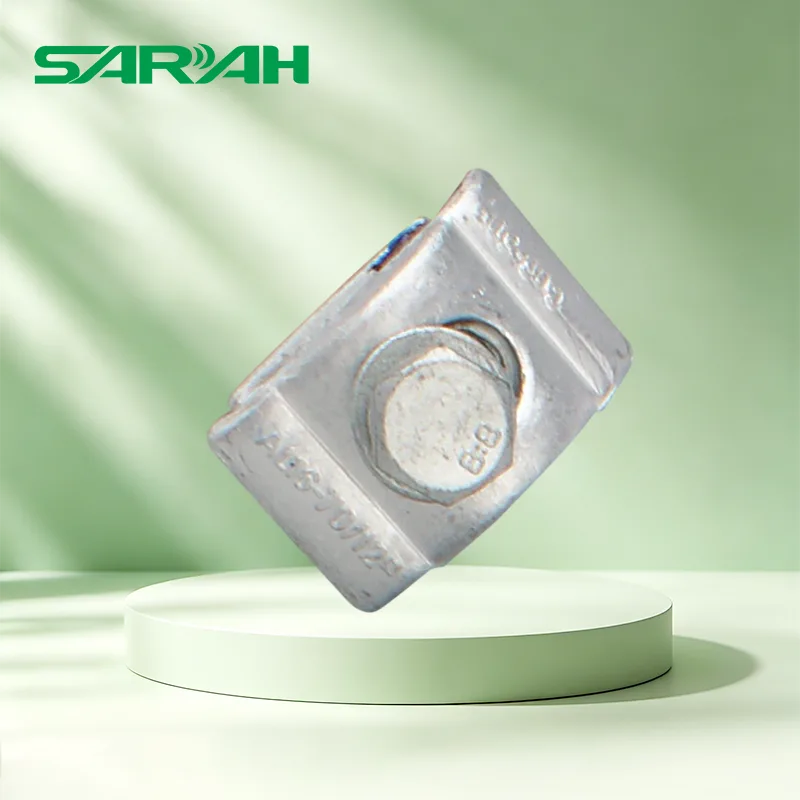

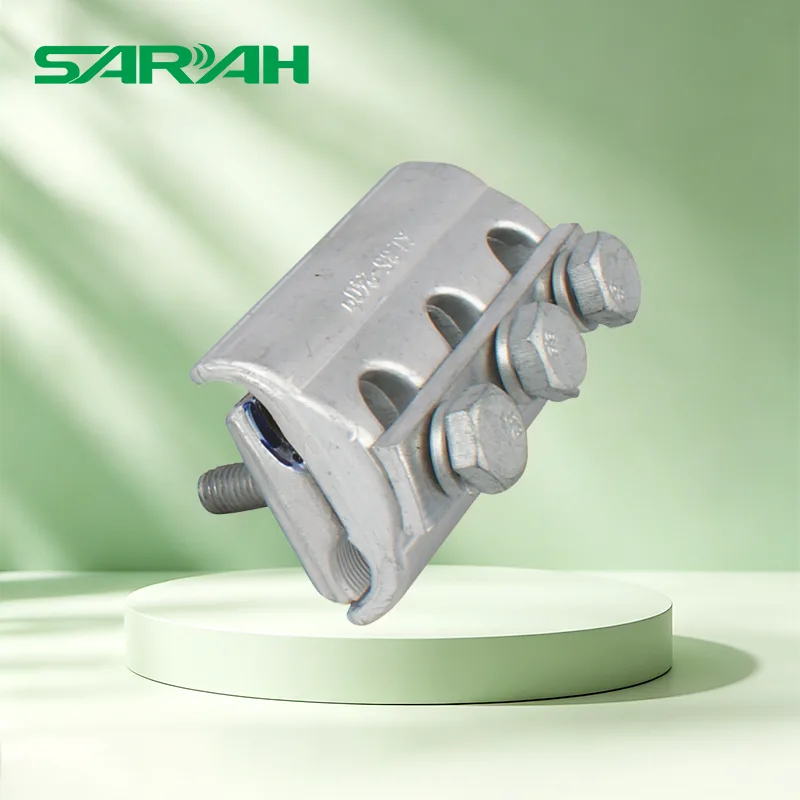

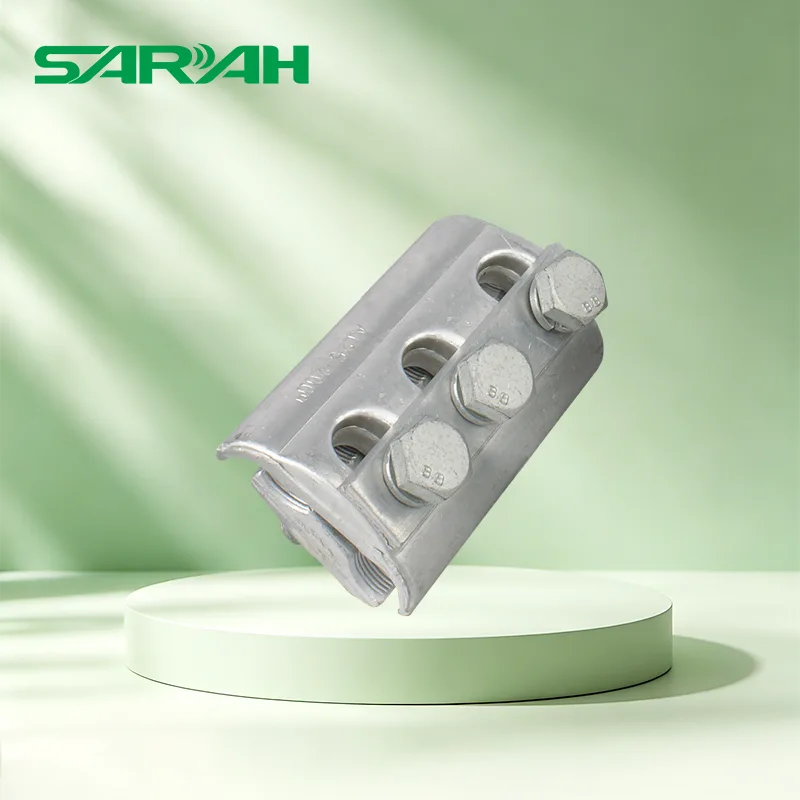

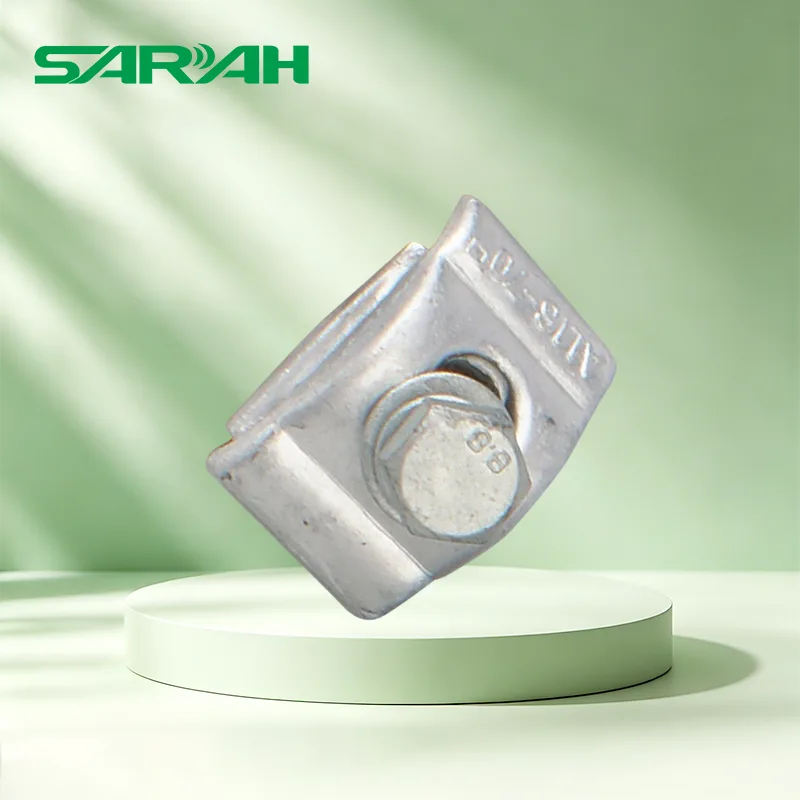

Алюминиевый зажим с параллельной канавкой
SARAH Electric является профессиональным поставщиком алюминиевых зажимов с параллельными канавками (серия CAPG-C), изделие изготовлено методом высокопрочной ковки алюминия, имеет конструкцию, совместимую с медью и алюминием, и отличается простым методом установки. Он стал предпочтительным выбором для соединения медных и алюминиевых проводов в энергосистемах. Будь то линии электропередачи с высокой нагрузкой или линии связи в суровых условиях окружающей среды, зажимы серии CAPG-C могут обеспечить стабильные характеристики соединения, а также обладать инженерной безопасностью и эффективностью.
Это алюминиевый зажим с параллельными канавками производства SARAH Electric, номер модели серии CAPG-C. Если вам необходимо выполнить параллельное соединение медных и алюминиевых проводников в электросети, вы можете выбрать нашу рулонную продукцию со скидкой. Использование процесса ковки из высокопрочного алюминиевого сплава обеспечивает отличные характеристики электрического соединения и механическую прочность даже в условиях высоких нагрузок и суровых внешних условий.
Он подходит для параллельного соединения медных (CU) и алюминиевых (AL) проводников. Изделие изготовлено методом ковки из высокопрочного алюминиевого сплава, а его поверхность обработана для защиты от коррозии. Он обладает превосходной электропроводностью, коррозионной стойкостью и механической прочностью и широко используется в соединениях воздушных линий в таких областях, как энергетика, связь и железнодорожный транспорт.
Технические характеристики продукта и применимые проводники
|
Модель |
Применимое сечение проводника (мм²) |
Характеристики болта |
|
ЦАПГ-С1 |
КУ 6–50, АЛ 16–70 |
3×М10 |
|
ЦАПГ-С2 |
10–95 д.е., 25–150 д.е. |
3×М10 |
|
ЦАПГ-С3 |
25–185 д.е., 35–200 д.е. |
3×М10 |
|
ЦАПГ-С4 |
35–240 д.е., 35–300 д.е. |
3×М10 |
Примечание. Во всех моделях используются одинаковые болты 3×M10, что обеспечивает удобную установку и надежное соединение.
Основные технические параметры
Медно-алюминиевый и алюминиевый зажим с параллельными канавками кузнечного типа
| Модель Нет. |
Подходящий раздел Проводник (м㎡) |
Болты |
| ЦАПГ-А1 | БЧ 6-50 АЛ 16-70 | 1xM8 |
| ЦАПГ-А2 | КУ 10-95 АЛ 25-150 | 1xM8 |
| ЦАПГ-В1 | БЧ 6-50 АЛ 16-70 | 2xM10 |
| ЦАПГ-В2 | КУ 10-95 АЛ 25-150 | 2xM10 |
| ЦАПГ-В3 | БЧ 25-185 АЛ 35-200 | 2xM10 |
| ЦАПГ-С1 | БЧ 6-50 АЛ 16-70 | 3хМ10 |
| ЦАПГ-С2 | КУ 10-95 АЛ 25-150 | 3хМ10 |
| ЦАПГ-С3 | БЧ 25-185 АЛ 35-200 | 3хМ10 |
| ЦАПГ-С4 | КУ 35-240 АЛ 35-300 | 3хМ10 |
| АПГ-А1 | АЛ 16-70 | 1xM8 |
| АПГ-А2 | АЛ 16-150 | 1xM8 |
| АПГ-Б1 | АЛ 16-35 | 2xM10 |
| АПГ-Б2 | АЛ 16-70 | 2xM10 |
| АПГ-Б3 | АЛ 16-150 | 2xM10 |
| АПГ-С1 | АЛ 16-70 | 3хМ10 |
| АПГ-С2 | АЛ 16-150 | 3хМ10 |
| АПГ-С3 | АЛ 25-200 | 3хМ10 |
| АПГ-С4 | АЛ 35-300 | 3хМ10 |
Алюминиевый зажим особой формы с параллельными канавками
Алюминиевый зажим с параллельной канавкой| Модель Нет. |
Подходящий тип проводника |
| ДЖБТ-16-120А | LGJ-16-120 |
| ДЖБТ-16-120Б | |
| ДЖБТ-50-240А | LGJ-50-240 |
| ДЖБТ-50-240Б | |
| ДЖБТ-120-300А | LGJ-120-400 |
| ДЖБТ-120-300Б | |
| ДЖБТ-16-120 | 16-120 |
| ДЖБТ-50-240 | 50-240 |
| ДЖБ-ТЛ-16-120 | 16-120 |
| ДЖБ-ТЛ-50-240 | 50-240 |
Алюминиевый зажим с параллельными канавками серии JB
| Модель Нет. |
Подходящее сечение проводника | Размеры (мм) | Вес (кг) | ||||
| a | M | L | r | h | |||
| JB-0 | 16-25 | 38 | 10 | 72 | 3.5 | 40 | 0.2 |
| JB-1 | 35-50 | 45 | 12 | 80 | 5 | 45 | 0.4 |
| JB-2 | 70-95 | 52 | 12 | 112 | 7 | 50 | 0.7 |
| JB-3 | 120-150 | 62 | 16 | 140 | 8.9 | 65 | 1.1 |
| ДЖБ-4 | 185-240 | 71 | 16 | 142 | 11 | 65 | 1.3 |
Медный зажим с параллельными канавками серии JBT
| Модель Нет. |
Подходящее сечение проводника | Размеры (мм) | ||||
| a | M | L | r | h | ||
| ДЖБТ-0 | 16-25 | 35 | 10 | 55 | 3.5 | 35 |
| ДБТ-1 | 35-50 | 40 | 10 | 70 | 5 | 35 |
| ДБТ-2 | 70-95 | 50 | 12 | 100 | 6.5 | 45 |
| ДБТ-3 | 120-150 | 63 | 12 | 110 | 8.5 | 50 |
| ДБТ-4 | 185-240 | 6.5 | 12 | 110 | 10.5 | 50 |
Компрессионный кран
| Модель Нет. |
Спецификация | Нажатие соединения | |||||
| Главный дирижер | Коснитесь проводника | Нажимать Форма |
Время | Длина | |||
| Диаметр (мм) |
Крест Раздел (м㎡) |
Диаметр (мм) |
Крест Раздел (м㎡) |
||||
| (мм)+1 | |||||||
| CRH11 | 4,8-8,2 | 16-35 | 4,8-8,2 | 16-35 | 0-0 | 2 | 44 |
| CRH21 | 8,3-14,0 | 50-95 | 4,8-9,6 | 16-50 | 1-2 | 3 | 63 |
| CRH22 | 8,3-14,0 | 50-95 | 8,3-14,0 | 50-95 | 1-2 | 3 | 63 |
| CRH31 | 13,0-22,4 | 95-240 | 4,8-11,4 | 16-70 | 3-5 | 3 | 63 |
| CRH32 | 13,0-22,4 | 95-240 | 11,6-16,0 | 70-150 | 3-5 | 3 | 63 |
| CRH41 | 16,2-22,4 | 150-240 | 16,2-22,4 | 150-240 | 3-5 | 4 | 114 |
| CRH51 | 22,4-25,9 | 300-400 | 10,0-14,5 | 70-120 | 3-5 | 3 | 89 |
| CRH52 | 22,4-25,9 | 300-400 | 14,6-18,0 | 120-185 | 3-5 | 3 | 89 |
| CRH53 | 22,4-25,9 | 300-400 | 18,9-22,4 | 185-240 | 3-5 | 4 | 118 |
| CRH54 | 22,4-25,9 | 300-400 | 22,4-25,9 | 300-400 | 3-5 | 4 | 118 |
Преимущества продукта
Алюминиевый зажим с параллельной канавкой
Изделие изготовлено с использованием процесса ковки из высокопрочного алюминиевого сплава, что гарантирует сохранение превосходной механической прочности и коррозионной стойкости даже в условиях высоких нагрузок и в суровых внешних условиях.
Если вам необходимо соединить медные и алюминиевые провода параллельно, используйте алюминиевый зажим с параллельными канавками. Это может эффективно решить проблему электрохимической коррозии, возникающую при прямом соединении медных и алюминиевых проводов.
Унифицированная спецификация болтов 3×M10 обеспечивает простоту установки и надежное соединение.
Широкое применение
Алюминиевый зажим с параллельными пазами подходит для соединения воздушных линий в таких областях, как энергетика, связь и железнодорожный транспорт, отвечая различным инженерным требованиям.
Доставка продукции
Статус запасов: в наличии имеется большой запас, что позволяет осуществлять оптовые закупки.
Цикл доставки: Товар будет отправлен в течение 1-3 рабочих дней после размещения заказа.
Способ упаковки: Стандартная картонная коробка по 100 штук в коробке, обеспечивающая безопасность транспортировки.
Логистическая поддержка: поддерживает внутреннюю экспресс-доставку и логистические перевозки, а также может предоставлять услуги по экспортной упаковке.
