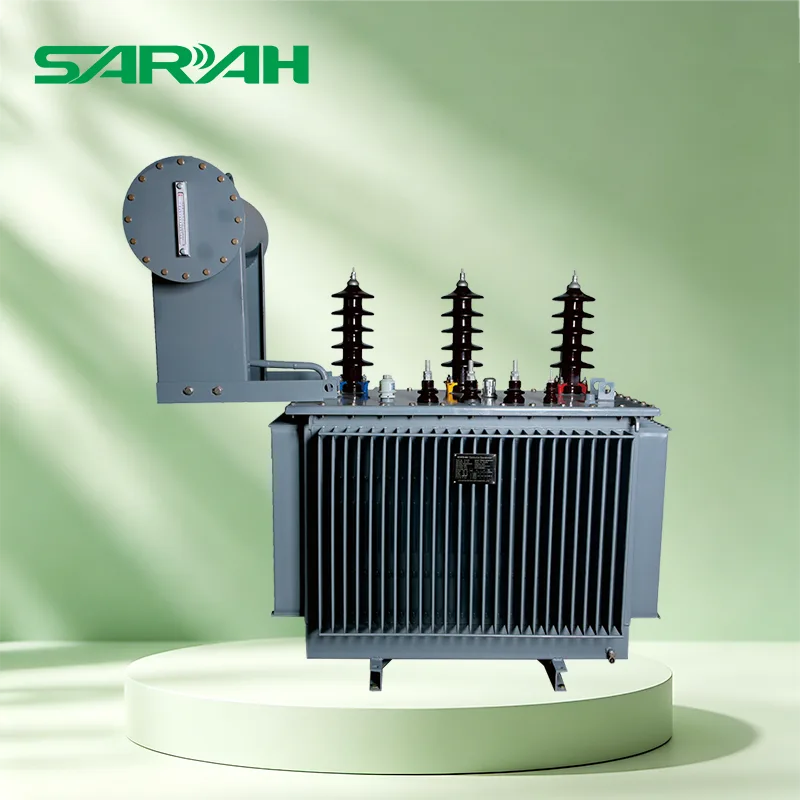

A Масляный распределительный трансформатор 33 кВявляется важнейшим компонентом систем распределения электроэнергии среднего и высокого напряжения, помогая снизить напряжение передачи до более безопасного и удобного уровня для промышленных объектов, коммерческих зданий, инфраструктурных проектов и коммунальных сетей. Выбор правильного трансформатора предполагает гораздо больше, чем просто проверку напряжения и мощности. Покупателям также необходимо учитывать эффективность, изоляционные характеристики, охлаждение, характеристики нагрузки, условия установки, требования к техническому обслуживанию, безопасность и долгосрочные эксплуатационные расходы. В этом руководстве объясняются принцип работы, основные компоненты, преимущества, области применения, соображения по выбору, методы технического обслуживания и общие вопросы, касающиеся масляных распределительных трансформаторов на 33 кВ.
Оглавление
- Что такое масляный распределительный трансформатор на 33 кВ?
- Как работает трансформатор?
- Ключевые компоненты и их функции
- Почему важен трансформатор на 33 кВ?
- Основные преимущества технологии масляных трансформаторов
- Типичные применения
- Ключевые факторы при выборе трансформатора 33 кВ
- Рекомендации по установке и вводу в эксплуатацию
- Техническое обслуживание для долгосрочной работы
- Масляные трансформаторы и трансформаторы сухого типа
- Распространенные проблемы и практические решения
- Часто задаваемые вопросы
- Заключение
Что такое масляный распределительный трансформатор на 33 кВ?
Масляный распределительный трансформатор напряжением 33 кВ представляет собой электрический трансформатор, предназначенный для передачи электрической энергии между уровнями напряжения при сохранении необходимой частоты. Номинальное напряжение 33 кВ обычно относится к уровню напряжения на стороне высокого напряжения, что делает этот тип трансформатора подходящим для распределительных сетей, где необходимо снизить уровень электроэнергии, прежде чем она достигнет промышленных, коммерческих или местных точек потребления.
В отличие от трансформаторов сухого типа, в масляном трансформаторе вокруг сердечника и обмоток используется изолирующая жидкость. Трансформаторное масло обеспечивает электрическую изоляцию и способствует рассеиванию тепла. Во время работы электрические потери выделяют тепло внутри трансформатора. Изоляционное масло поглощает это тепло и передает его стенкам резервуара и охлаждающим поверхностям, позволяя трансформатору работать в приемлемом температурном диапазоне.
Для клиентов, приобретающих трансформатор для нового проекта или заменяющих существующий блок, важным вопросом является не просто то, рассчитано ли оборудование на напряжение 33 кВ. Трансформатор также должен соответствовать требуемой мощности, коэффициенту трансформации, полному сопротивлению, уровню изоляции, условиям окружающей среды, профилю нагрузки, системе защиты и применимым техническим стандартам.
Как работает трансформатор?
Принцип действия основан на электромагнитной индукции. Когда переменный ток протекает через первичную обмотку, он создает изменяющееся магнитное поле в сердечнике трансформатора. Это магнитное поле индуцирует напряжение во вторичной обмотке.
Соотношение напряжений в первую очередь определяется соотношением витков между обмотками высокого и низкого напряжения. Если обмотка высокого напряжения имеет больше витков, чем обмотка низкого напряжения, трансформатор может снизить напряжение до необходимого уровня распределения.
Во время этого процесса трансформатор не вырабатывает электрическую энергию. Вместо этого он передает энергию из одной цепи в другую, изменяя при этом соотношение напряжения и тока. Хорошо спроектированный трансформатор минимизирует потери и обеспечивает стабильное напряжение в ожидаемых условиях эксплуатации.
Маслонаполненный бак также играет важную роль. Трансформаторное масло окружает сердечник и обмотки, обеспечивая изоляцию и отводя тепло от внутренних компонентов. В зависимости от конструкции и номинала могут использоваться системы естественного или принудительного охлаждения.
Ключевые компоненты и их функции
Масляный распределительный трансформатор напряжением 33 кВ состоит из нескольких согласованных компонентов. Понимание этих деталей помогает покупателям оценить технические характеристики и выявить потенциальные проблемы с обслуживанием.
| Компонент | Основная функция | Почему это важно |
|---|---|---|
| Магнитный сердечник | Обеспечивает путь с низким сопротивлением для магнитного потока | Влияет на эффективность, потери, шум и повышение температуры. |
| Высоковольтная обмотка | Подключается к входному источнику высокого напряжения. | Требует соответствующей изоляции и электрической прочности. |
| Низковольтная обмотка | Обеспечивает пониженный выходной сигнал | Должен соответствовать нижестоящей электрической системе. |
| Трансформаторное масло | Обеспечивает изоляцию и теплопередачу. | Состояние масла напрямую влияет на надежность |
| Танк | Содержит масло и внутренние активные части. | Защищает внутренние компоненты от окружающей среды |
| Втулка | Обеспечивает изолированные электрические соединения через резервуар. | Важно для безопасных высоковольтных соединений. |
| Радиатор или охлаждающая поверхность | Отводит тепло от масла | Помогает контролировать рабочую температуру |
| Нажмите чейнджер | Регулирует эффективное соотношение намотки | Может помочь компенсировать колебания напряжения питания |
Почему важен трансформатор на 33 кВ?
Электричество обычно передается при более высоких напряжениях, поскольку более высокое напряжение может уменьшить ток для данного уровня мощности, помогая контролировать потери при передаче. Однако оборудование и конечные пользователи обычно не могут работать непосредственно с напряжением передачи или первичного распределения. Таким образом, трансформаторы обеспечивают необходимый мост между различными участками электрической сети.
Трансформатор на 33 кВ особенно полезен в распределительных системах, обслуживающих промышленные предприятия, фабрики, подстанции, шахты, проекты возобновляемой энергетики, инфраструктурные объекты и другие крупные электрические нагрузки. Снижая входное напряжение до подходящего более низкого уровня, он позволяет расположенным ниже распределительным устройствам, двигателям, системам освещения, оборудованию управления и другим электрическим нагрузкам получать полезную мощность.
Надежность трансформатора также оказывает непосредственное влияние на непрерывность производства. Неожиданный отказ трансформатора может вывести из строя весь объект, повредить подключенное оборудование, привести к дорогостоящему простою и потребовать экстренной замены или ремонта. По этой причине выбор трансформатора следует рассматривать как решение о долгосрочной надежности, а не просто как закупку.
Основные преимущества технологии масляных трансформаторов
Масляные трансформаторы по-прежнему широко используются, поскольку их конструкция сочетает в себе эффективную изоляцию, управление теплом и практичную длительную эксплуатацию.
- Эффективное охлаждение:Трансформаторное масло эффективно передает тепло от сердечника и обмоток к охлаждающим поверхностям.
- Сильная изоляция:Правильное обслуживание изоляционного масла помогает отделить компоненты, находящиеся под напряжением, и улучшить диэлектрические характеристики.
- Высокая грузоподъемность:Подходящие конструкции могут выдерживать значительные промышленные и распределительные нагрузки.
- Длительный срок службы:Правильная конструкция, монтаж и техническое обслуживание могут обеспечить долгие годы надежной работы.
- Гибкая конфигурация:Трансформаторы могут быть спроектированы для различных номинальных мощностей, коэффициентов напряжения, требований к сопротивлению и условий установки.
- Практическое обслуживание:Испытания масла, контроль температуры, визуальный осмотр и электрические испытания предоставляют полезную информацию о состоянии трансформатора.
- Экономическая эффективность:Для многих приложений среднего напряжения конструкция с масляным погружением может обеспечить благоприятный баланс между первоначальными инвестициями и эксплуатационными характеристиками.
Типичные применения
Масляные распределительные трансформаторы напряжением 33 кВ используются в самых разных системах распределения электроэнергии. Типичные области применения включают в себя:
- Промышленные производственные предприятия
- Завод и производственные мощности
- Распределительные подстанции
- Горнодобывающие и перерабатывающие предприятия
- Коммерческие и инфраструктурные проекты
- Системы сбора и распределения возобновляемой энергии
- Инфраструктура данных и связи
- Крупные сельскохозяйственные и ирригационные объекты
- Транспорт и общественная инфраструктура
- Масштабные строительные и девелоперские проекты
Точная спецификация трансформатора всегда должна разрабатываться с учетом электрических характеристик проекта. Трансформатор, который хорошо работает в одном приложении, может не подойти для другого, если схема нагрузки, температура окружающей среды, высота над уровнем моря, условия установки или меры защиты отличаются.
Ключевые факторы при выборе трансформатора 33 кВ
Выбор правильного трансформатора начинается с реальных эксплуатационных требований, а не просто с выбора наибольшей доступной мощности.
- Номинальная мощность:Определите требуемую кВА или МВА на основе текущей нагрузки и разумного будущего расширения.
- Коэффициент напряжения:Подтвердите входное напряжение 33 кВ и необходимый низковольтный выход.
- Частота:Убедитесь, что трансформатор рассчитан на частоту электрической системы, используемой на месте установки.
- Импеданс:Сопротивление трансформатора влияет на регулирование напряжения и уровни тока короткого замыкания.
- Уровень изоляции:Высоковольтное оборудование требует изоляции, соответствующей напряжению системы и ожидаемым электрическим нагрузкам.
- Метод охлаждения:Выберите подходящую систему охлаждения в соответствии с номиналом трансформатора, нагрузкой и условиями окружающей среды.
- Расположение крана:Подумайте, требуют ли колебания напряжения отключения цепи или других мер регулирования ответвлений.
- Среда установки:Температура, высота над уровнем моря, влажность, пыль, соль, загрязнение и доступное пространство для установки могут влиять на конструкцию трансформатора.
- Требования защиты:Координатная защита трансформатора с вышестоящим и нижестоящим распределительным устройством.
- Применимые стандарты:Подтвердите соответствие требований производителя к проектированию и испытаниям стандартам и правилам, применимым к проекту.
Распространенной ошибкой при покупке является выбор мощности трансформатора только исходя из текущей максимальной нагрузки. Более надежный подход учитывает рост нагрузки, пусковые токи, коэффициент мощности, рабочие циклы и последствия будущего расширения.
Рекомендации по установке и вводу в эксплуатацию
Даже у высококачественного трансформатора могут возникнуть преждевременные проблемы, если его установка будет неправильно организована. Перед подачей питания монтажная группа должна проверить фундамент, зазоры, кабельные соединения, систему заземления, защитное оборудование, состояние масла, механические компоненты и результаты электрических испытаний.
Трансформатор должен быть установлен на подходящем фундаменте, способном выдержать его рабочий вес. Соответствующее пространство для вентиляции и охлаждения также важно, поскольку тепло должно эффективно отводиться от трансформатора.
Заземление – еще один важный момент. Резервуар и связанные с ним металлические конструкции должны быть правильно подключены к системе заземления проекта в соответствии с применимыми электрическими требованиями.
Перед вводом в эксплуатацию квалифицированные специалисты должны выполнить соответствующие электрические и механические проверки. В зависимости от конструкции трансформатора и требований проекта они могут включать испытание сопротивления изоляции, измерение сопротивления обмотки, проверку коэффициента трансформации, испытание масла, проверку защиты и проверку соединений.
Техническое обслуживание для долгосрочной работы
Профилактическое обслуживание помогает выявить возникающие проблемы до того, как они перерастут в серьезные неисправности. График технического обслуживания должен быть адаптирован к возрасту трансформатора, нагрузке, окружающей среде, рекомендациям производителя и истории эксплуатации.
| Предмет обслуживания | Что проверить | Потенциальный предупреждающий знак |
|---|---|---|
| Нефтяная инспекция | Уровень масла, внешний вид и качество | Загрязнение, изменение цвета или ненормальное состояние масла. |
| Мониторинг температуры | Рабочая температура масла и обмотки | Неожиданное повышение температуры |
| Проверка утечек | Области бака, прокладки, клапана и радиатора | Утечка масла или влажные поверхности |
| Проверка втулки | Состояние, чистота и подключение. | Трещины, загрязнения или признаки аномальных выделений |
| Электрические испытания | Характеристики изоляции и обмотки | Значительное отклонение от предыдущих результатов |
| Проверка заземления | Заземляющие соединения и целостность | Ослабленные или корродированные соединения |
Испытание масла особенно полезно, поскольку трансформаторное масло может предоставить ценную информацию о состоянии изоляции и внутреннем износе. Для критически важных установок мониторинг состояния может дополнять плановые проверки и помогать группам технического обслуживания принимать более обоснованные решения.
Масляные трансформаторы и трансформаторы сухого типа
Масляные трансформаторы и трансформаторы сухого типа могут использоваться в распределительных сетях, но их характеристики различаются. Правильный выбор зависит от среды установки и требований проекта.
| Фактор | Масляный трансформатор | Трансформатор сухого типа |
|---|---|---|
| Охлаждение | Для передачи тепла используется изоляционное масло. | Использует воздушное охлаждение |
| Типичная сила | Эффективное управление теплом для многих крупных распределительных систем | Полезно там, где предпочтительна безмасляная установка. |
| Обслуживание | Требуется контроль состояния масла и утечек. | Не требует управления трансформаторным маслом |
| Установка | Требуются соответствующие меры для нефтесодержащего оборудования. | Часто удобен для применения внутри помещений с подходящей вентиляцией. |
| Пригодность проекта | Обычно используется в коммунальных, промышленных и наружных распределительных системах. | Часто рассматривается для зданий и мест с особыми внутренними требованиями. |
Ни одна из технологий не является универсально лучшей. Решение должно основываться на электрических требованиях, условиях на объекте, соображениях безопасности, правилах, доступном пространстве, стратегии технического обслуживания и общей стоимости владения.
Распространенные проблемы и практические решения
Несколько предупреждающих знаков могут указывать на то, что трансформатор требует проверки.
- Аномально высокая температура:Проверьте уровень нагрузки, охлаждающие поверхности, вентиляцию, состояние масла и оборудование для измерения температуры.
- Утечка масла:Осмотрите прокладки, клапаны, сварные швы, втулки и соединения резервуара. Не следует игнорировать утечку, поскольку пониженный уровень масла может повлиять на изоляцию и охлаждение.
- Необычный шум или вибрация:Исследуйте механические ослабления, состояния сердечника, проблемы с установкой или изменения условий эксплуатации.
- Нестабильность напряжения:Проверьте входное напряжение, настройки ответвлений, изменение нагрузки, соединения и характеристики регулирования трансформатора.
- Ухудшение изоляции:Проверьте качество масла и результаты электрических испытаний и выясните возможный перегрев, влажность, загрязнение или старение.
По соображениям безопасности внутренний осмотр трансформатора и высоковольтные испытания должны выполняться только квалифицированным персоналом с использованием процедур, соответствующих данному оборудованию.
Часто задаваемые вопросы
Вопрос: Что означает 33 кВ в распределительном трансформаторе?
Ответ: Обычно он определяет уровень высоковольтной системы, для которой предназначен трансформатор. Затем трансформатор понижает напряжение до необходимого вторичного напряжения для подключенной распределительной системы.
Вопрос: Почему внутри трансформатора используется масло?
Ответ: Трансформаторное масло в первую очередь обеспечивает электрическую изоляцию и помогает отводить тепло от сердечника и обмоток. Поэтому поддержание надлежащего состояния масла важно для надежной работы.
Вопрос: Как долго может работать масляный трансформатор на 33 кВ?
О: Срок службы зависит от качества конструкции, нагрузки, температуры, старения изоляции, условий окружающей среды, технического обслуживания и методов эксплуатации. Надлежащий мониторинг и профилактическое обслуживание могут существенно поддержать долгосрочную надежность.
Вопрос: Можно ли настроить трансформатор на 33 кВ?
А: Да. Производители трансформаторов обычно могут конфигурировать оборудование в соответствии с мощностью, коэффициентом трансформации, импедансом, требованиями к охлаждению, расположением отводов, условиями установки и техническими требованиями конкретного проекта.
Вопрос: Какую информацию я должен предоставить при запросе цен на трансформатор?
О: Полезная информация включает первичное напряжение, вторичное напряжение, номинальную мощность, частоту, конфигурацию фаз, требуемый импеданс, требования к ответвителям, место установки, условия окружающей среды, применимые стандарты, а также любые специальные требования к защите или мониторингу.
Вопрос: Какова наиболее важная задача обслуживания?
О: Не существует единой задачи обслуживания, применимой к каждой установке. При оценке состояния трансформатора следует учитывать вместе состояние масла, температуру, утечки, втулки, результаты электрических испытаний, заземление и поведение нагрузки.
Заключение
Масляный распределительный трансформатор напряжением 33 кВ – это нечто большее, чем просто устройство преобразования напряжения. Это ключевая часть надежной системы распределения электроэнергии, обеспечивающая преобразование напряжения, изоляцию и управление теплом, одновременно поддерживая промышленные и коммунальные нагрузки.
Для клиентов наиболее важным решением о покупке является соответствие конструкции трансформатора реальному применению. Перед размещением заказа следует оценить мощность, коэффициент напряжения, полное сопротивление, изоляцию, охлаждение, условия окружающей среды, защиту, требования к установке и будущий рост нагрузки. Не менее важно, что производительность трансформатора после установки зависит от правильного ввода в эксплуатацию, регулярных проверок, управления маслом, контроля температуры и своевременного технического обслуживания.
При оценке поставщиков не ограничивайтесь номинальными данными на паспортной табличке. Надежный производитель должен быть в состоянии предоставить четкие технические характеристики, соответствующую документацию по испытаниям, информацию о контроле качества, техническую поддержку и практические рекомендации для предполагаемого применения.
