Трансформаторная подстанция коробчатого типа 10кВ-36кВ

Трансформаторная подстанция коробчатого типа 10кВ-36кВ является одним из продуктов компании Sarah Electric. Как профессиональный производитель с более чем 20-летним опытом работы, мы предлагаем устройства, охватывающие диапазоны напряжений, наиболее часто используемые в глобальных распределительных сетях среднего напряжения. Эти подстанции собираются на заводе, что устраняет необходимость в традиционном гражданском строительстве и обеспечивает простоту обслуживания.

Основная структура

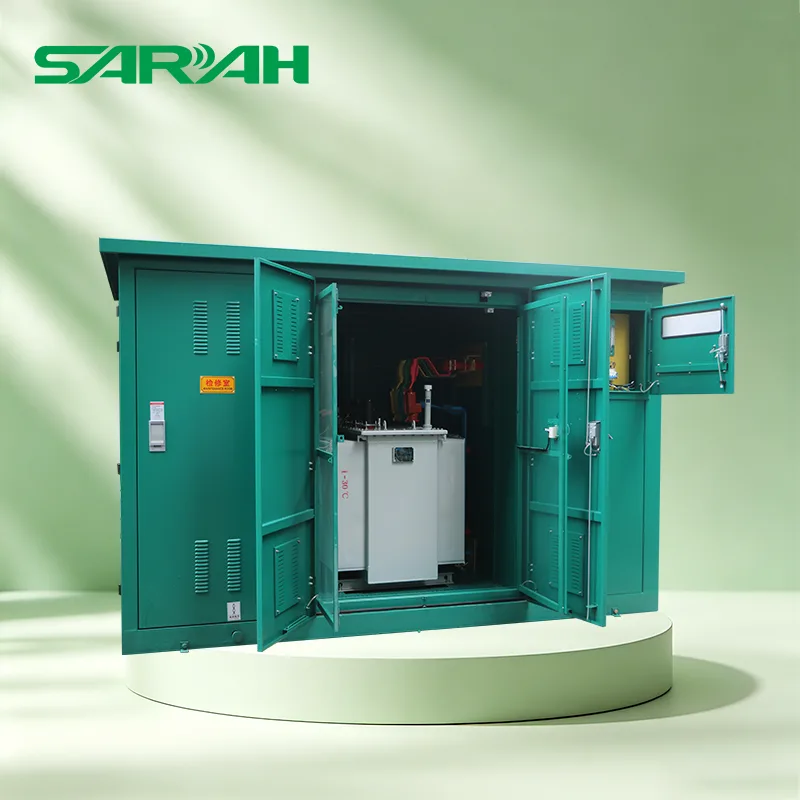

Трансформаторная подстанция коробчатого типа 10-36 кВ имеет внешний корпус, защищенный от дождя и пыли, с настраиваемыми классами защиты. Внутреннее пространство разделено на три независимых функциональных отсека, разделенных огнестойкими перегородками:

Почему стоит выбрать коробчатую трансформаторную подстанцию?

1. Компактность

Занимаемая площадь коробчатой ​​трансформаторной подстанции 10–36 кВ составляет лишь одну десятую от площади традиционной подстанции гражданского строительства.

Кроме того, внешний вид корпуса можно персонализировать с помощью такой отделки, как имитация древесины, имитация кирпичной кладки или приятных для ландшафта зеленых тонов, что позволяет ему органично вписываться в городские сообщества или живописные парки.

2. Заводская сборка

Более 95% сборки и электрических испытаний этого устройства выполняется на заводе Sarah Electric.

Работы на объекте ограничиваются заливкой бетонного фундамента и подключением кабелей, что сокращает время монтажа и ввода в эксплуатацию с месяцев до нескольких дней.

3. Полностью закрытая конструкция.

Корпус имеет степень защиты от IP54 до IP66 (настраивается в соответствии с потребностями проекта), обеспечивая надежную защиту от пыли, дождя, проникновения мелких животных и кражи.

Все компоненты высокого и низкого напряжения под напряжением полностью изолированы и закрыты для предотвращения случайного контакта с персоналом.

4. Подходит для экстремальных условий.

Мы используем материалы корпуса с высокой устойчивостью к коррозии, такие как нержавеющая сталь, горячеоцинкованная сталь или алюминиево-цинковый сплав, способные выдерживать суровые условия, включая прибрежный воздух с высокой соленостью, жару пустыни и суровый климат холодных регионов.

Технические характеристики

Подстанции коробчатого типа по сравнению с традиционными подстанциями гражданского строительства: ключевые различия

Сценарии применения

1. Городские системы распределения электроэнергии

Традиционные подстанции требуют значительного пространства, тогда как городские земельные ресурсы ограничены; Коробчатые трансформаторные подстанции 10–36 кВ обеспечивают распределенное электроснабжение.

Поток электроснабжения: городская распределительная сеть 10 кВ → Подстанция коробчатого типа → Распределение низкого напряжения 400 В → Конечные потребители

2. Индустриальные парки и производственные предприятия

Подстанции коробчатого типа могут питать крупногабаритное оборудование и снижать потери при передаче; их предварительно собранная конструкция также облегчает дальнейшее расширение.

Подходит для: автомобилестроения, механической обработки, заводов электроники, пищевой промышленности, химических предприятий, логистики и складирования и т. д.

Схема электроснабжения: Промышленная сеть 35кВ → Подстанция коробчатого типа 35кВ → Система электроснабжения 10кВ/0,4кВ → Производственное оборудование

3. Проекты новой энергетики

Подходит для: фотоэлектрических (PV) электростанций, ветрогенерации, проектов по хранению энергии.

Применение фотоэлектрического проекта: Солнечные панели → Фотоэлектрический инвертор → Подстанция коробчатого типа 35 кВ → Повышение напряжения и подключение к сети → Электрическая сеть

Применение ветряных электростанций: Ветряная турбина → Подстанция коробчатого типа → Линии сбора 35 кВ → Повышающая станция → Электрическая сеть.

4. Инфраструктурные проекты

Подстанции коробчатого типа допускают установку на открытом воздухе, быстрое развертывание и простоту обслуживания, обеспечивая независимое и стабильное электроснабжение крупномасштабной инфраструктуры.

Подходит для: скоростных автомагистралей, аэропортов, портов, терминалов и т. д.

5. Электроснабжение шахт и отдаленных районов

Эти подстанции могут транспортироваться целиком и имеют короткие циклы установки; настраиваемые степени защиты позволяют им выдерживать суровые условия окружающей среды, что делает их идеальными для временных горнодобывающих объектов и новых территорий.

6. Временное строительное электроснабжение

Строительство постоянной подстанции занимает много времени, тогда как подстанции коробчатого типа изготавливаются на заводе, готовы к непосредственной установке на месте и могут быть перемещены после завершения проекта.

Возможности индивидуальной настройки Sarah Electric

Компания Sarah Electric предоставляет индивидуальные решения для трансформаторных подстанций коробчатого типа напряжением 10–36 кВ, адаптированные к конкретным национальным сетевым стандартам, условиям проекта и требованиям к нагрузке. Варианты настройки включают в себя:

1. Настройка номинального напряжения

Вход среднего напряжения: поддерживает 10 кВ, 11 кВ, 12 кВ, 20 кВ, 24 кВ, 33 кВ, 35 кВ, 36 кВ.

Низковольтный выход: 0,4 кВ, 0,415 кВ, 0,48 кВ

2. Настройка мощности трансформатора

Стандартные конфигурации: 100 кВА, 250 кВА, 500 кВА, 800 кВА, 1000 кВА, 1600 кВА, 2000 кВА, 2500 кВА.

Решения с большей производительностью могут быть разработаны для крупномасштабных промышленных проектов; необходимо определить такие требования, как максимальная мощность нагрузки, потребности в будущем расширении, коэффициент рабочей нагрузки и характеристики планирования сети.

3. Настройка типа трансформатора

Выбор масляных трансформаторов или трансформаторов сухого типа в зависимости от условий эксплуатации и требований проекта.

4. Настройка конфигурации высоковольтного распределительного устройства.

Стандартное решение: выключатель нагрузки, защита предохранителем.

Высоконадежное решение: вакуумный выключатель, реле защиты.

Дополнительные конфигурации: ограничитель перенапряжения, CT/PT (трансформаторы тока/напряжения), заземлитель, система блокировки.

5. Настройка конструкции корпуса.

Выбор материала: пластина из оцинкованной стали, корпус из нержавеющей стали, конструкция из алюминиевого сплава.

Степень защиты (IP): настраивается до IP33, IP43, IP54 или IP55.

6. Настройка внешнего вида и размеров.

Размеры шкафа, расположение отсеков высокого и низкого напряжения, способы ввода/вывода кабелей, конструкция дверей и расположение оборудования могут быть скорректированы в зависимости от условий установки на объекте.

7. Индивидуальные интеллектуальные системы мониторинга.

Для удовлетворения требований интеллектуальных сетей можно добавить следующие функции:

Онлайн-мониторинг: контроль температуры трансформатора, контроль уровня масла, обнаружение частичного разряда и сбор электрических параметров.

Функции связи: поддержка системных интерфейсов RS485, Modbus, Ethernet и SCADA.

8. Индивидуальная адаптация к окружающей среде

Регионы с высокими температурами: улучшенные системы отвода тепла и принудительное воздушное охлаждение.

Холодные регионы: противоконденсационные отопительные устройства и теплоизоляция

Прибрежные регионы: антикоррозионное покрытие и конструкция, устойчивая к солевому туману.

Высотные регионы: оптимизированные уровни изоляции, возможности рассеивания тепла и воздушные зазоры.

9. Индивидуальные стандарты и тестирование

Сара Электрик предоставляет подробные отчеты об испытаниях, основанные на требованиях проекта, в том числе:

Дизайн соответствует стандартам IEC

Типовые испытания

Протоколы заводских приемочных испытаний

Испытания электрических характеристик

Испытания изоляции

Испытания на повышение температуры

Часто задаваемые вопросы

Вопрос: Каков срок службы трансформаторной подстанции коробчатого типа 10–36 кВ?

О: При условиях нормальной эксплуатации и регулярного технического обслуживания расчетный срок службы может превышать 20–30 лет.

Вопрос: Каковы требования для установки коробчатой ​​трансформаторной подстанции?

О: Перед установкой необходимо проверить размеры фундаментной площадки, способы ввода и вывода кабеля, систему заземления, условия вентиляции и отвода тепла, доступ для транспортировки и место для установки; Также требуется соблюдение местных стандартов электромонтажа.

Вопрос: Можно ли использовать коробчатые трансформаторные подстанции 10–36 кВ для фотоэлектрических проектов?

А: Да. В проектах по возобновляемой энергетике трансформаторные подстанции коробчатого типа обычно используются для суммирования выходной мощности инвертора, повышения уровня напряжения и подключения к электросети.
