Счетчик разряда разрядника
Выберите компанию Sarah Electric в качестве поставщика. Наши счетчики разрядов разрядников серии JS-8 и JCQ являются основным оборудованием для мониторинга высоковольтных распределительных систем. Мы можем принять индивидуальные заказы, и молниеотвод из оксида цинка разработан с учетом соответствующих требований. Он может регистрировать количество грозовых разрядов в режиме реального времени, контролировать ток утечки и точно определять рабочее состояние грозозащитного разрядника. Это может помочь в раннем предупреждении о старении, поломке и других неисправностях. Если вы заинтересованы в нашей продукции, свяжитесь с нами в любое время!

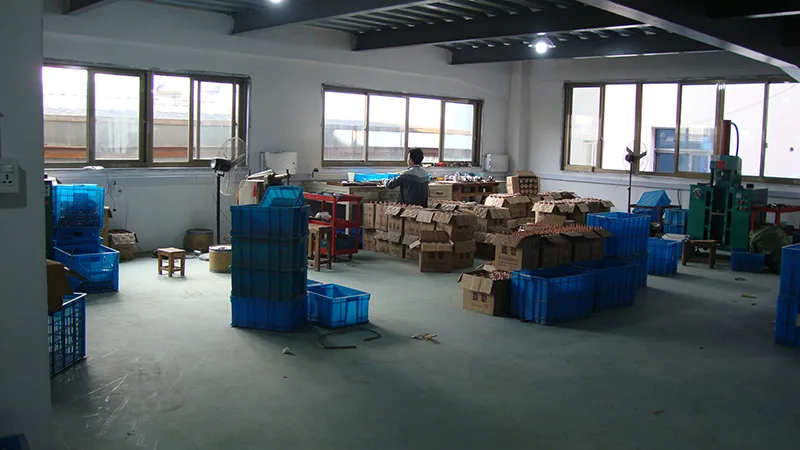

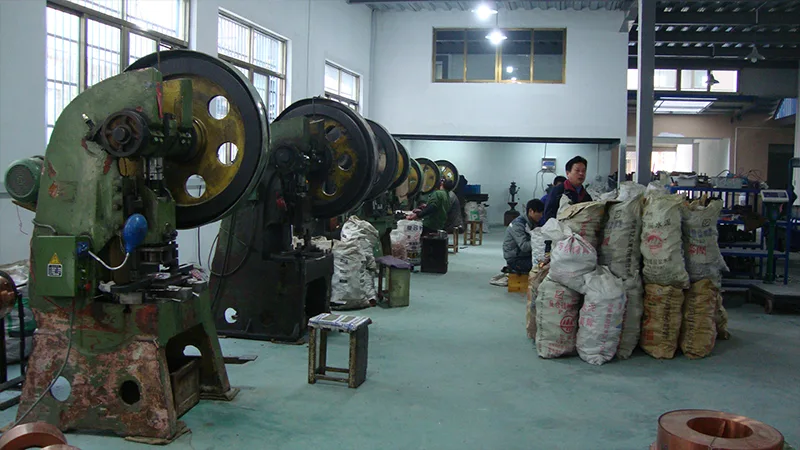

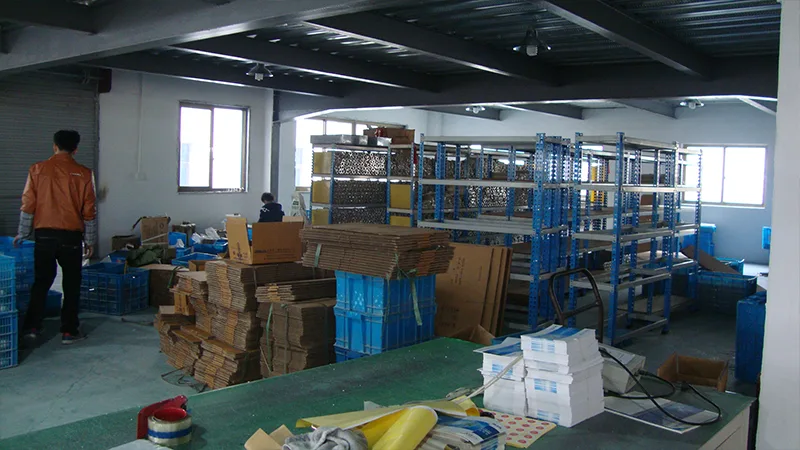

Счетчик разрядов разрядника изготавливается и производится компанией SARAH Electric на собственном заводе в Китае. Он широко используется на подстанциях 10–220 кВ, наружных линиях электропередачи, промышленных и горнодобывающих распределительных помещениях, а также на фотоэлектрических электростанциях. Это ключевой компонент, обеспечивающий надежную работу систем молниезащиты и уменьшающий количество замыканий на линии.
Основные параметры продукта
Счетчик разряда разрядника
| Модель Нет. |
Рейтинг Напряжение (кВ) |
Номинальный Увольнять Текущий (кА) |
Операция Текущий Диапазон |
Текущий Импульс Остаточный Напряжение (кВ) |
Длинный Импульс Выдерживать Ток 2 мс (А) |
4/10 Высокий Текущий Импульс Выдерживать (кА) |
| ИС-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |

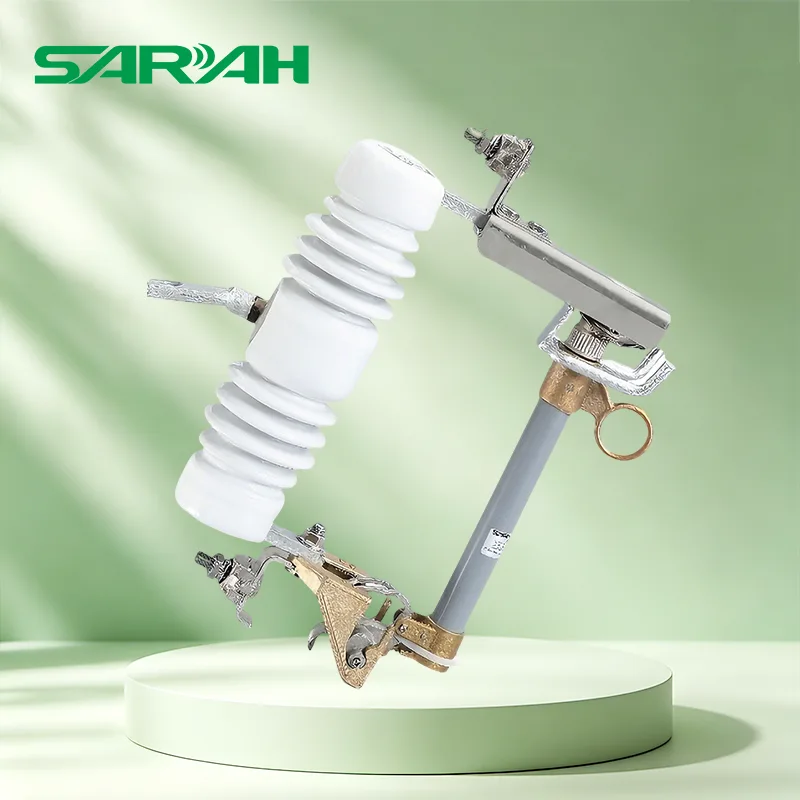

Разъединитель ограничителя перенапряжения
| Частотный ток мощности (среднеквадратичное значение) | 2000 мкс Длинный Продолжительность тока Импульс(А) |
4/10 мкс Высокая устойчивость Ток (кА) |
|
| Время в секундах | Текущий уровень | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||
Ограничитель перенапряжения низкого напряжения фарфорового типа
| Место назначения | Код № | Система Напряжение кВ (р, м, с) |
Рейтинг Напряжение кВ (р, м, с) |
MCOV кВ (р, м, с) |
8/20 мкс Освещение Текущий Импульс кВ(гребень) |
Ссылка Напряжение При 1 мА округ Колумбия кВ |
Длинный Импульс Выдерживать Текущий 2000 мкс А (гребень) |
4/10 мкс Высокий Текущий Импульс Выдерживать кВ(гребень) |
| Низкий Напряжение |
YC1.5W-0,28/1,3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0,5/2,6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Варистеровый блок из оксида цинка
| Модель Нет. |
Размер (мм) | Номинальный Стандартный Увольнять Текущий (кА) |
Рейтинг Напряжение (кВ) |
MCOV (кВ) |
8/20 мкс Молния Импульс Остаточный Напряжение (кВ) |
2000/мкс Квадрат Импульс Текущий Выдерживать (А) |
4/10 мкс Высокий Текущий Импульс (кА) |
|
| Диаметр | Высота | |||||||
| Д30 | Φ30±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| Д32 | Φ32±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.3 | 100 | 65 |
| Д35 | Φ35±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| Д38 | Φ38±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.3 | 200 | 65 |
| Д40 | Φ40±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.1 | 250 | 100 |
| Д42 | Φ42±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.2 | 250 | 100 |
| Д48 | Φ48±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.0 | 400 | 100 |
| Д53 | Φ53±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 8.9 | 400 | 100 |
| Д60 | Φ60±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.1 | 600 | 100 |
| Д70 | Φ70±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.2 | 800 | 100 |
Основные параметры спецификации
|
Параметр |
Технические характеристики |
|
Модель продукта |

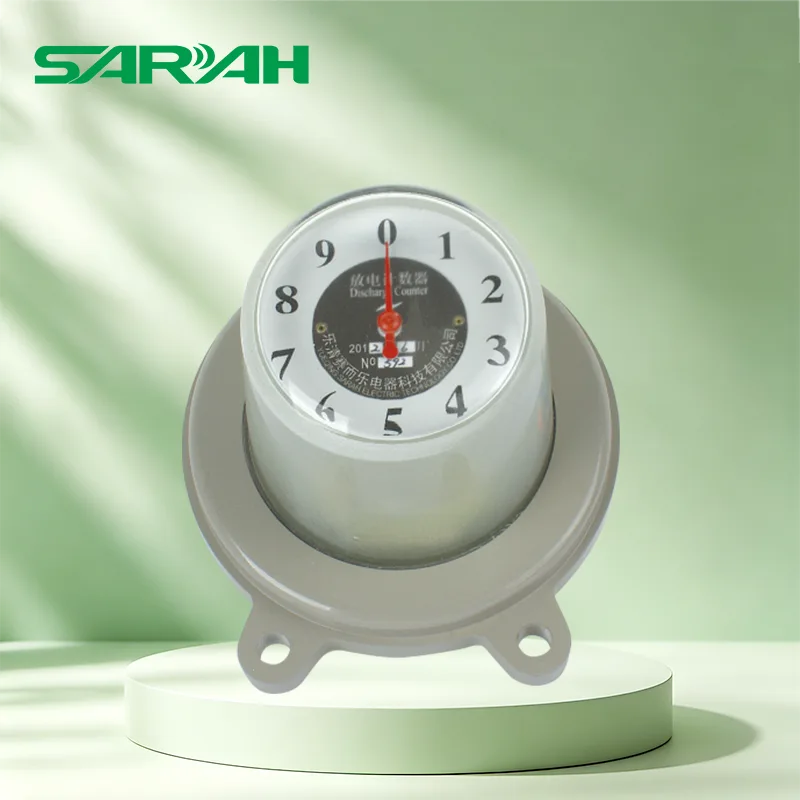

Счетчик разрядов JS-8 (модель чистого счета) |
|
Номинальное напряжение |
3-66кВ |
|
Номинальный ток разряда |
5кА |
|
Рабочий диапазон тока |
50-5000А |
|
Ударное остаточное напряжение |
<1 кВ |
|
Длительная ударопрочность |
400-800кВ |
|
Сопротивление сильному ударному току 4/10 мкс |
65-100кА |
|
Диапазон подсчета |
0–9 раз (тип механического указателя) |

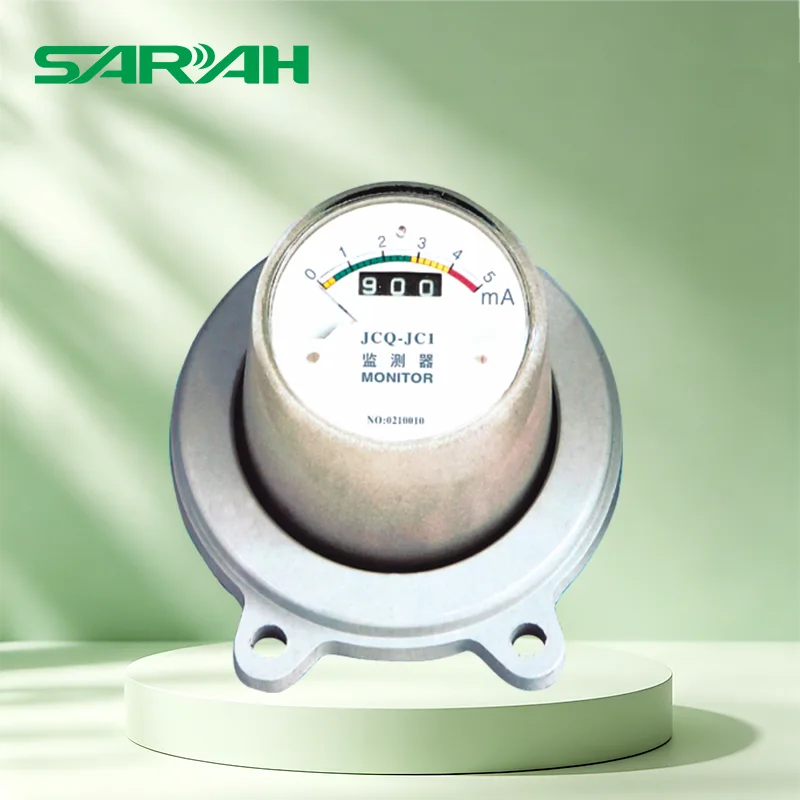

Монитор тока утечки JCQ (версия подсчета+мониторинга)
|
Параметр |
Технические характеристики |
|
Номинальное напряжение |
3-220кВ |
|
Номинальный ток разряда |
10 кА |
|
Рабочий диапазон тока |
50-5000А |
|
Ударное остаточное напряжение |
<1 кВ |
|
Длительная ударопрочность |
600-800кВ |
|
Устойчивость к сильному ударному току 4/10 мкс |
100 кА |
|
Диапазон мониторинга |
0–5 мА (указатель + двойной цифровой дисплей) |
|
Индикация состояния |
Зеленая зона: нормальная работа; Желтая зона: предупреждение; Красная зона: неисправность |
Преимущества продукта
1. Счетчик разрядов разрядника предназначен для подсчета количества ударов молнии, а механический указатель остается стабильным, не прыгая; Встроенный мониторинг тока утечки JCQ, указатель + двойной цифровой дисплей, интуитивно определяет состояние изоляции грозозащитного разрядника и может собирать рабочие данные, не разбирая машину.
2. Корпус изготовлен из высокопрочного изоляционного материала, имеет полностью герметичную водонепроницаемую и пыленепроницаемую конструкцию, устойчив к ультрафиолетовым лучам, высоким и низким температурам, подходит для суровых внешних условий, таких как дождь, снег, песок, прибрежные солевые брызги и т. д., и может работать в течение длительного времени без попадания воды или поломок.
3. В основании предусмотрены стандартные установочные отверстия, которые можно прикрепить непосредственно к заземляющей клемме молниеотвода без дополнительных модификаций; Подходит для всего спектра молниеотводов на основе оксида цинка напряжением 3–220 кВ, совместимых как с новыми, так и со старыми линиями.
4. Внутри нет уязвимых частей, нет необходимости в регулярной калибровке или замене батареи. Механическая конструкция стабильна и надежна, срок службы составляет более 10 лет, что снижает затраты на эксплуатацию и техническое обслуживание.
Приложение
Объекты обеспечения подстанции: Главный трансформатор, контроль работы молниеотвода распределительного шкафа.
Наружные линии электропередачи: статистика молниезащиты сельских и городских линий электропередачи 10 кВ/35 кВ
Промышленные и горнодобывающие предприятия: Мониторинг систем молниезащиты в электрораспределительных помещениях заводов и шахт
Новая энергетическая электростанция: мониторинг состояния молниеотводов для фотоэлектрических и ветряных электростанций
Отгрузка и обслуживание
Обычные модели JS-8 и JCQ имеют достаточный запас и могут быть быстро отправлены в течение 48 часов.
SARAH поддерживает оптовый заказ счетчиков разряда разрядников, поддерживает доставку полных контейнеров, смешанную загрузку сборных грузов, адаптируется к потребностям международной торговой логистики и может настроить нейтральную упаковку.
Каждый продукт перед отправкой с завода проходит испытания на удар и герметичность в соответствии с международными стандартами IEC.
Часто задаваемые вопросы
1. Как выбрать JS-8 и JCQ?
Просто нужно посчитать количество ударов молний и выбрать ИС-8 (экономичный); JCQ (с более комплексными функциями) следует выбирать для одновременного контроля тока утечки и определения состояния грозозащитных разрядников.
2. Подходит ли продукт для зарубежных рынков?
Счетчик разряда разрядника соответствует международным стандартам электропитания и подходит для распределительных систем 3–220 кВ в Юго-Восточной Азии, на Ближнем Востоке, в Африке, Латинской Америке и других регионах. Он поддерживает предоставление материалов по экспортной сертификации.
3. Что следует учитывать при установке?
При установке не забудьте обеспечить надежное заземление, а счетчик подключить последовательно с заземляющей клеммой молниеотвода; Рекомендуется выполнить хорошую водонепроницаемую герметизацию при установке на открытом воздухе, чтобы продлить срок службы.
