ECR-стержень со стеклянным сердечником для композитного изолятора высокого напряжения

Если вы являетесь производителем электроники или электроприборов и производите небольшие изолирующие конструкционные компоненты, вы можете выбрать высококачественный стержень со стеклянным сердечником ECR для высоковольтного композитного изолятора SARAH диаметром Φ16–Φ18 и т. д. с малым диаметром. Обратите внимание на показатели, связанные с изоляцией, такие как объемное сопротивление и диффузия воды, чтобы продукт мог обеспечить надежную изоляцию в небольшом пространстве.

Если вас интересуют другие характеристики, пожалуйста, свяжитесь с нами в любое время. Мы порекомендуем индивидуальные решения, основанные на собственном опыте!

Технические характеристики и внешний вид продукта

Характеристики размеров

Компания SARAH предлагает широкий выбор стержней со стеклянным сердечником ECR для композитных изоляторов высокого напряжения различных диаметров, включая Φ16, Φ17, Φ18, Φ24, Φ30, Φ36, Φ80, Φ53, Φ63, Φ68 и т. д. (Различные спецификации могут соответствовать требованиям к размеру для различных сценариев применения. Например, малогабаритные Изоляционные опоры электронных компонентов могут выбирать спецификацию малого диаметра, тогда как изоляционные компоненты силового оборудования большого размера могут выбирать спецификацию большого диаметра.)

Внешний вид Характеристики

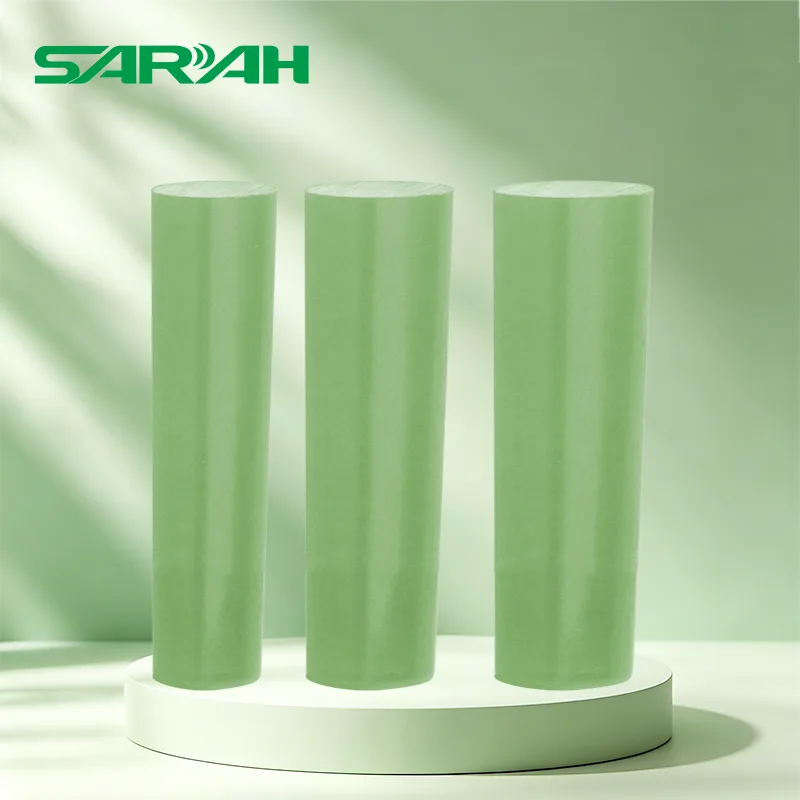

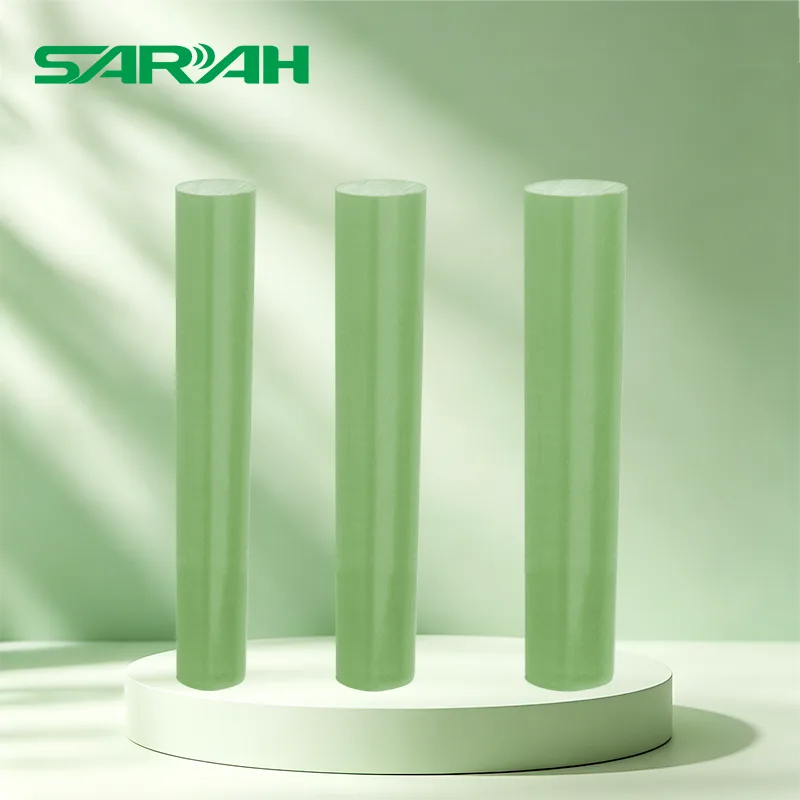

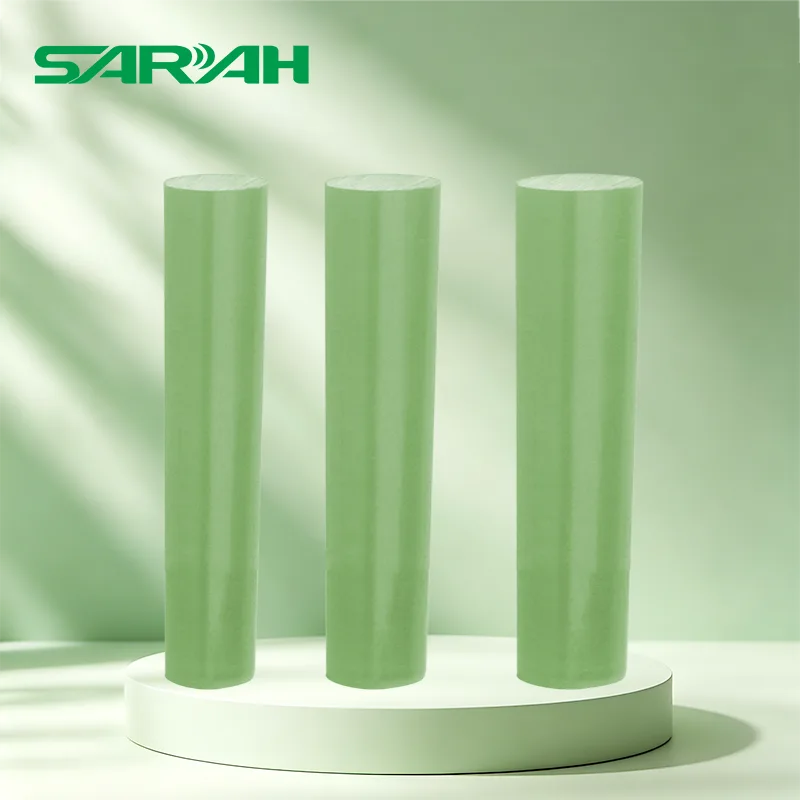

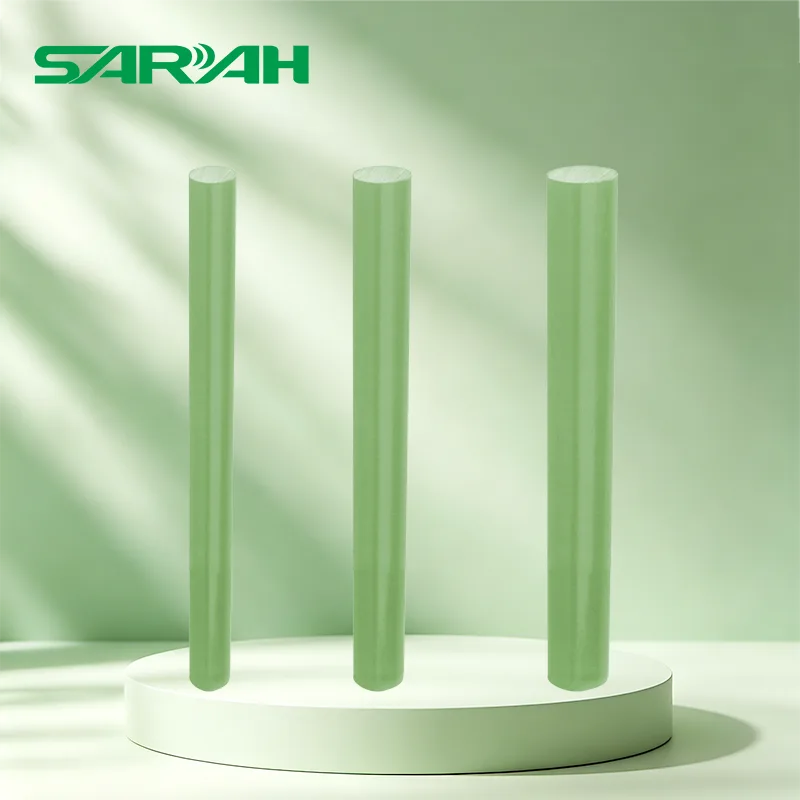

Корпус удилища имеет однородный светло-зеленый цвет (благодаря естественному цвету, полученному в результате сочетания волокон E-стекла и смолы). Поверхность гладкая и ровная. Сечение круглое. Общая форма прямая, с небольшим допуском по диаметру. Длина может быть изменена в соответствии с требованиями заказчика (стандартная длина обычно подходит для общеотраслевых применений, а длина, изготовленная по индивидуальному заказу, может соответствовать специальным сценариям установки или обработки).

Параметры производительности

Анализ характеристик изоляции

Объемное сопротивление остается ≥ 10¹⁰ Ом·м даже при 140 ℃ и в течение 96 часов, что указывает на то, что он по-прежнему может сохранять отличные характеристики электрического изоляционного барьера в условиях высоких температур. Подходит для электрооборудования, работающего в условиях высоких температур.

Напряжение пробоя постоянного тока составляет ≥ 50 кВ (проверено в течение 10 минут). Выдерживаемое напряжение грозового импульса может достигать ≥ 5 раз при условиях 100 кВ и 10 мм. Он может эффективно противостоять воздействиям перенапряжения, таким как молния, и обеспечивать безопасную работу силового оборудования.

Анализ механических свойств

Прочность на растяжение составляет ≥ 1690 МПа, прочность на изгиб ≥ 1100 МПа, прочность на кручение ≥ 800 МПа. Высокая механическая прочность позволяет ему выдерживать значительную растягивающую силу, изгибающий момент и скручивающую силу, а также может использоваться в качестве изолирующего конструктивного элемента, выдерживающего механические нагрузки.

Межслоевая прочность на сдвиг составляет ≥ 50 МПа, что повышает сопротивление сдвигу стержня ECR-Glass Core в слоистой структуре, предотвращая межслоевое разделение; при нагреве до 150 ℃ прочность на изгиб по-прежнему составляет ≥ 350 МПа, что позволяет адаптироваться к механическим нагрузкам в высокотемпературных средах; испытание на коррозию под напряжением длится ≥ 7200 часов (1 моль/л HNO₃, нагрузка 67%), с высокой устойчивостью к химической коррозии и коррозии под напряжением, а также с продлением срока службы.

Сценарии применения

Стержень со стеклянным сердечником ECR для композитных изоляторов высокого напряжения используется для высоковольтных композитных изоляторов, изоляционных опор трансформаторов, изоляционных компонентов кабельных аксессуаров и т. д. Благодаря высокой прочности изоляции и устойчивости к напряжению он обеспечивает безопасность процессов передачи и преобразования энергии.

В качестве изоляционных опор для электронных компонентов, изоляционных кожухов для разъемов, опорных конструкций для изоляционных обмоток двигателей и т. д. проектирование электронных и электротехнических изделий, отвечающих требованиям миниатюризации и высокой изоляции.

Доставка и выполнение

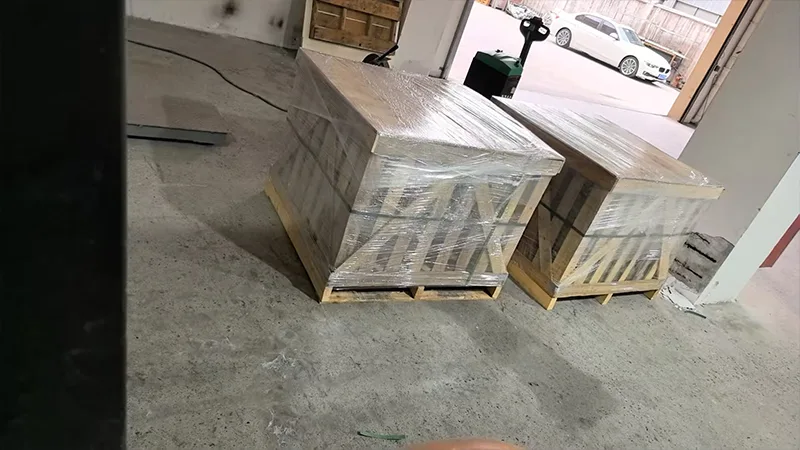

Используйте деревянные упаковочные коробки и добавьте внутрь амортизирующие материалы (например, пенопласт и бумажные прокладки), чтобы предотвратить столкновение и повреждение корпусов стержней во время транспортировки, гарантируя, что продукты будут доставлены в целости и сохранности.

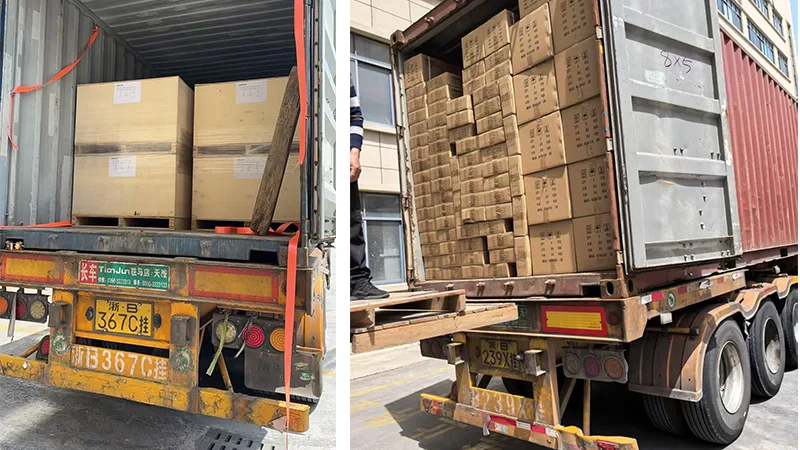

Способ транспортировки: Мы поддерживаем автомобильные перевозки (например, контейнерные перевозки, как показано на рисунке, с методом загрузки контейнеров, который позволяет перевозить стеклянные стержни различных спецификаций партиями и отвечает требованиям грузовых перевозок на дальние расстояния). Вы также можете выбрать такие способы транспортировки, как железнодорожный и морской транспорт в соответствии с требованиями заказчика.

Цикл доставки: продукты стандартной спецификации могут быть отправлены в течение 3–7 рабочих дней, если запасы достаточны; для индивидуальных спецификаций (например, специальной длины и диаметра) производственный цикл составляет примерно 15–20 рабочих дней. Конкретное время будет определено в соответствии с соглашением, достигнутым после подтверждения заказа обеими сторонами.

SARAH располагает возможностями для крупномасштабного производства с ежемесячной производительностью до [X] тонн (или [X] единиц, в зависимости от фактической производственной мощности).

Преимущества продукта

Доступны различные спецификации диаметра, а длину можно настроить. Это позволяет гибко удовлетворять требования к размерам для различных приложений.

Вакуумная инфузия. Процесс армирования экструзионной смолой обеспечивает стабильность и постоянство качества продукции.

Стандартизированная упаковка + разнообразные способы транспортировки + гибкий цикл доставки, быстрое реагирование на потребности клиентов в доставке.

Послепродажное обслуживание

Предоставьте отчет о проверке качества стержня со стеклянным сердечником ECR для композитного изолятора высокого напряжения (включая отчет о сторонних испытаниях или отчет о внутренней самопроверке), гарантируя, что характеристики продукта соответствуют требованиям к параметрам.

Мы бесплатно предоставляем клиентам предложения по выбору продукции, консультации по разработке схем применения, помощь в решении технических вопросов, возникающих в процессе использования продукции.
