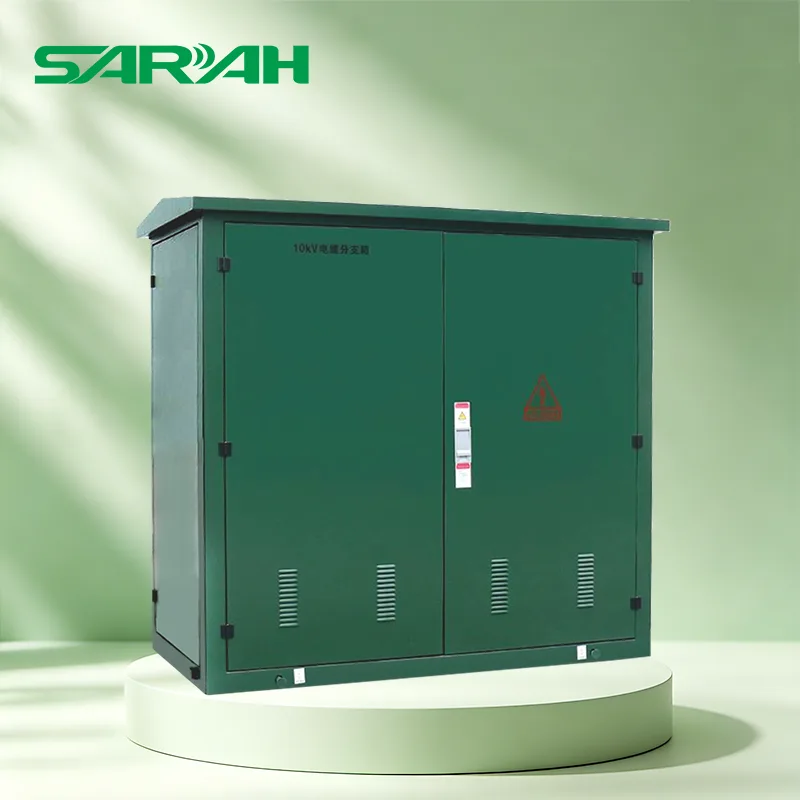

Трансформатор на подставке 35 кВ

Sarah Electric предлагает высококачественные и долговечные трансформаторы на 35 кВ, монтируемые на подставке. Это оборудование имеет безопасную закрытую конструкцию и подходит для длительной непрерывной работы и обеспечивает превосходную защиту и устойчивость к атмосферным воздействиям.

Что такое трансформатор на 35 кВ, монтируемый на подставке?

Трансформатор 35 кВ, монтируемый на площадке, представляет собой распределительный трансформатор закрытого типа, предназначенный для использования в распределительных системах среднего напряжения. Он устанавливается на бетонную площадку и подключается к сети среднего напряжения через подземные кабели, понижая мощность среднего напряжения 35 кВ до мощности низкого напряжения для потребления конечным пользователем.

Схема ее работы следующая: сеть 35кВ → высоковольтный кабельный ввод → высоковольтная коммутация и защита → понижение напряжения трансформатором → низковольтный распределительный выход → абонентское оборудование.

В процессе эксплуатации процесс протекает следующим образом:

1. Электропитание 35 кВ поступает в установку по подземным кабелям.

2. Распределительное устройство на стороне высокого напряжения обеспечивает контроль и защиту.

3. Трансформатор понижает напряжение.

4. Сторона низкого напряжения подает питание пользователю.

Технические характеристики

Особенности продукта

1. Полностью закрытая безопасность

Все находящиеся под напряжением части трансформатора, монтируемого на площадке, 35 кВ полностью заключены в заземленный металлический корпус. Никакого дополнительного ограждения не требуется; Устройство можно устанавливать непосредственно в общественных местах, таких как тротуары, зеленые зоны или парковки, гарантируя, что пешеходы и дети не смогут соприкасаться с компонентами, находящимися под напряжением.

2. Конструкция «тупикового фронта»

На стороне высокого напряжения используются разъемные разъемы углового типа. Все клеммы полностью экранированы и герметизированы, что гарантирует отсутствие контакта персонала с частями под напряжением во время эксплуатации и технического обслуживания.

3. Компактность

По сравнению с традиционными трансформаторами, монтируемыми на столбе, или подстанциями гражданского строительства, трансформатор, монтируемый на подставке, занимает небольшую площадь и имеет эстетически привлекательный внешний вид, который гармонирует с городской средой.

4. Совместимость подземных кабелей

Разработан специально для подземных распределительных систем, как высоковольтные, так и низковольтные кабели входят и выходят снизу. Воздушные линии отсутствуют, что делает систему невосприимчивой к воздействию суровых погодных условий.

5. Комплексная защита

Устройство оснащено высоковольтным выключателем нагрузки и защитой с двойным предохранителем, что обеспечивает возможность питания от кольцевой сети и изоляцию неисправностей.

6. Быстрая установка

Изделие полностью собирается на заводе Sarah Electric; Для установки на месте требуется только размещение на основании и подключение кабеля для ввода устройства в эксплуатацию.

Как выполнять плановое техническое обслуживание трансформатора 35 кВ, монтируемого на подставке?

1. Ежеквартальные/ежегодные плановые проверки.

● Проверка уровня и температуры масла:Визуально проверьте указатель уровня масла и индикатор температуры. Если уровень масла низкий, проверьте отсутствие утечек; Если температура масла аномально высокая, проверьте ток нагрузки.

● Внешний вид корпуса и защита от коррозии:Осмотрите лакокрасочное покрытие корпуса трансформатора на наличие царапин и ржавчины; в прибрежных зонах с соляными брызгами регулярно очищайте поверхность вольера от скопившейся соли.

● Безопасность и пломбирование:Проверьте замки передних дверей, предохранительные штифты и уплотнительные прокладки, чтобы убедиться, что они целы и обеспечивают защиту от дождя и проникновения животных.

2. Углубленная проверка каждые 2–3 года.

● Анализ проб нефти (DGA – анализ растворенных газов):Извлекайте пробы масла для измерения содержания таких газов, как ацетилен и водород, что помогает обнаружить потенциальный внутренний частичный разряд или перегрев.

● Проверка предохранителей:Осмотрите внешнюю поверхность предохранителя Bay-O-Net и внутреннего резервного предохранителя, чтобы убедиться в отсутствии признаков проникновения влаги или термической эрозии.

● Состояние углового соединителя и втулки:Проверьте изоляцию высоковольтных коленчатых разъемов на наличие признаков старения или коронного разряда.

Краткое руководство по устранению распространенных неисправностей

Часто задаваемые вопросы

Вопрос: Можно ли установить трансформатор на 35 кВ в помещении?

Ответ: Да, при соблюдении следующих условий:

1. Хорошая вентиляция помещения и температура окружающей среды не выше 40°C.

2. Несущая способность пола достаточна, чтобы выдержать вес трансформатора.

3. Предоставление аварийной масляной ямы или маслосборника (для объемов масла > 1000 л).

4. Беспрепятственные пожарные подъездные пути и оборудованные средствами пожаротушения.

5. Агрегаты, заполненные натуральным эфирным маслом, больше подходят для установки внутри помещений.

Вопрос: Могут ли трансформаторы на 35 кВ, монтируемые на площадке, работать параллельно?

О: Да, при условии соблюдения следующих условий параллельной работы:

1. Идентичные номинальные коэффициенты напряжения (отклонение ≤ ±0,5%).

2. Идентичные векторные группы (например, обе Dyn11).

3. Аналогичные импедансные напряжения (отклонение ≤ ±10%).

4. Коэффициент производительности не более 3:1.

Вопрос: Каким международным стандартам соответствуют накладные трансформаторы Sarah Electric на напряжение 35 кВ?

О: Вся наша линейка продуктов производится в строгом соответствии со стандартами США, включая IEEE C57.12.00, IEEE C57.12.34 и IEEE C57.12.28/C57.12.29.

Для продуктов доступны подробные отчеты о типовых испытаниях сторонних производителей.
