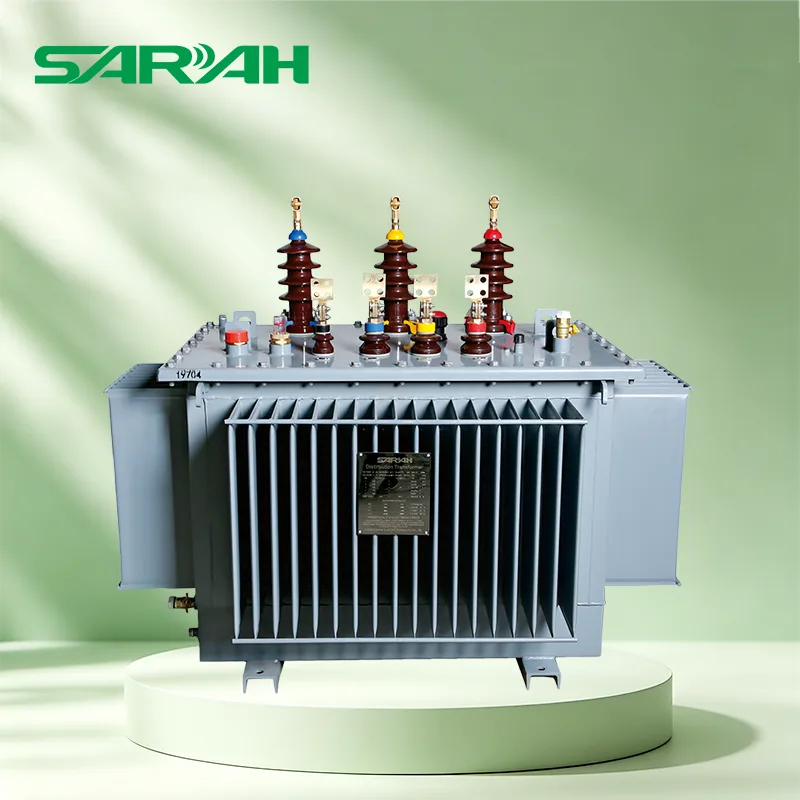

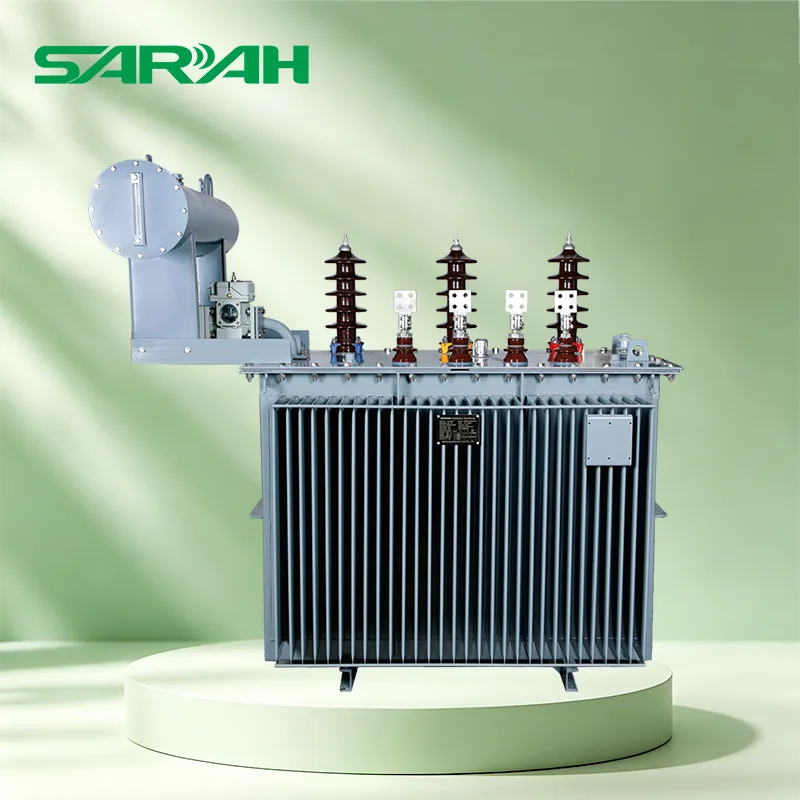

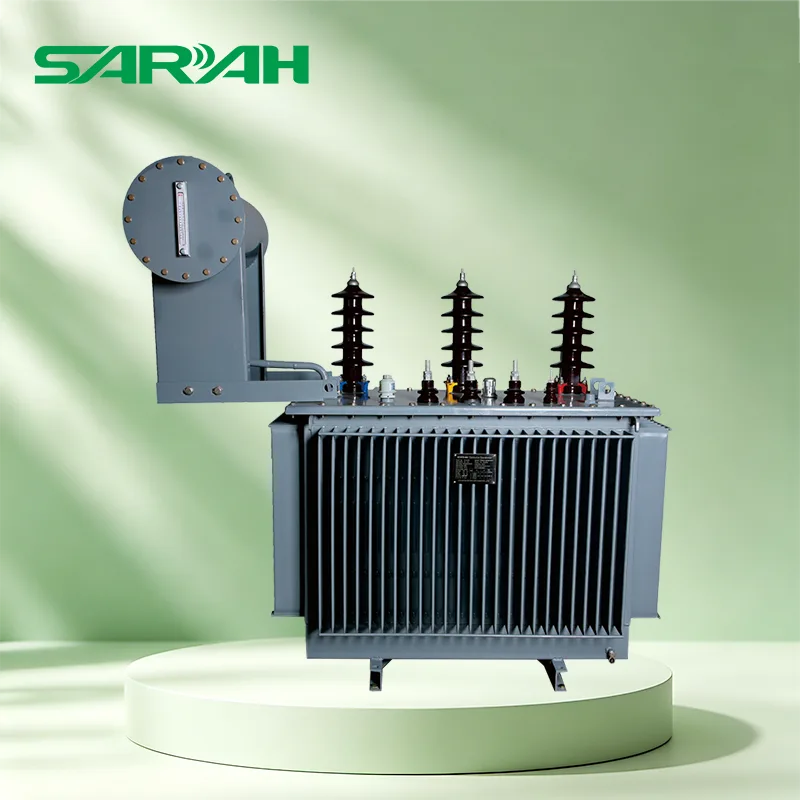

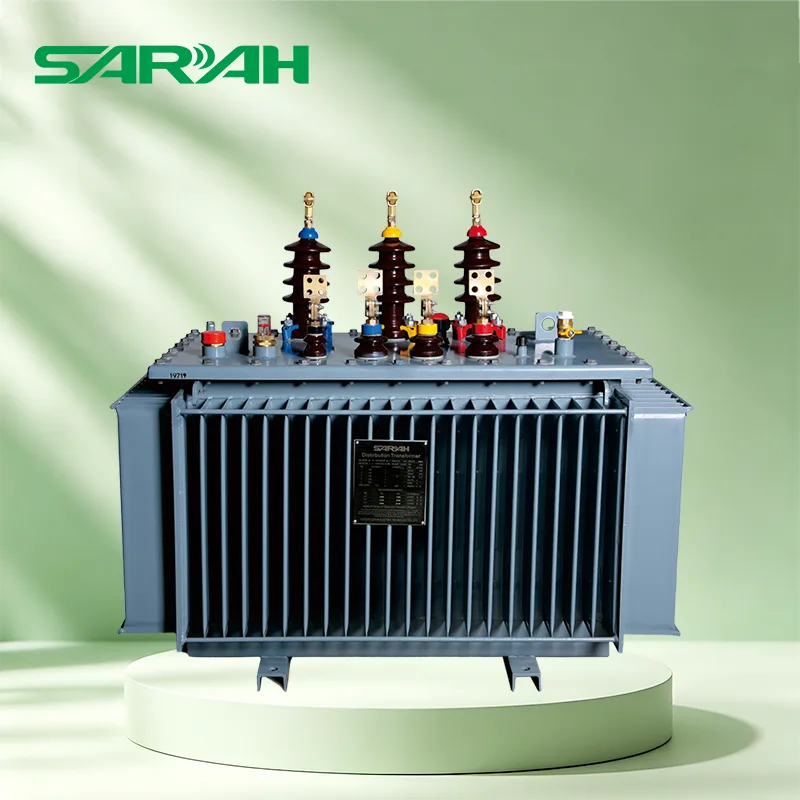

Распределительный трансформатор 33 кВ

Компания SARAH Electric взяла за основу своей конструкции «энергосбережение и модульность» и произвела высококачественные распределительные трансформаторы на 33 кВ, специально разработанные для сценариев распределения среднего и высокого напряжения, таких как городские магистральные электросети, районы промышленной концентрации и отдаленные горные районы, помогая регионам или объектам достичь основных целей эффективной, стабильной и низкоуглеродной передачи электроэнергии.

Параметры продукта

САРА Технологические инновации

1. SARAH отказывается от традиционного метода штабелирования и применяет четырехэтапный процесс штабелирования с полностью косым швом для распределительного трансформатора 33 кВ в сочетании с листами кремниевой стали с высокой магнитной ориентацией. Этот одноэтапный процесс может эффективно снизить потери на гистерезис и потери на вихревые токи железного сердечника. Потери на холостом ходу оптимизированы на 18–25% по сравнению с национальным стандартом. Даже если он работает при небольшой нагрузке в течение длительного времени, он может поддерживать чрезвычайно низкое энергопотребление и адаптироваться к колебаниям пиковой и минимальной нагрузки в распределительной сети.

2. В обмотке используется непрерывная обмотка из бескислородной меди и прочная конструкция сжатия. Межслойная изоляция изготовлена ​​из композитного изоляционного бумажного материала высокой плотности с уровнем термостойкости 120 ℃ и стабильным сопротивлением короткого замыкания 6,5%. Он может выдерживать внезапное воздействие короткого замыкания без деформации или поломки, решая отраслевую проблему уязвимого оборудования в случае короткого замыкания в электросети среднего и высокого напряжения.

3. Топливный бак имеет гофрированную полностью герметичную конструкцию + двухслойное антикоррозионное покрытие. Сварные швы прошли испытания на герметичность и не имеют утечек. Он может выдерживать суровые условия, такие как экстремальные температуры от -40 ℃ до 85 ℃, прибрежные соляные брызги и влажные горные районы. Наружная установка не требует дополнительной защиты и не требует замены масла в течение 3-5 лет, что значительно снижает частоту эксплуатации и технического обслуживания.

4. Зарезервируйте интеллектуальные интерфейсы мониторинга, которые могут взаимодействовать с датчиками температуры масла, уровня масла и тока нагрузки, поддерживать удаленную передачу данных, предупреждение о неисправностях и статистику энергопотребления, адаптироваться к потребностям цифровой трансформации интеллектуальных сетей и достигать интеллектуальных обновлений без демонтажа машины.

Подробности о материале и мастерстве

1. Изоляционное масло. В промышленных трансформаторах высокого напряжения используется циклоалкильное трансформаторное масло 25 #, которое обладает высокой стойкостью к окислению, низкой температурой застывания, хорошей текучестью при низких температурах и обеспечивает нормальное рассеивание тепла и изоляцию в высокогорных районах.

2. Втулка: в интеллектуальном трансформаторе мониторинга используется втулка с композитной изоляцией, устойчивая к загрязнению и старению, а клемма позолочена для уменьшения контактного сопротивления и предотвращения потенциальной опасности нагрева.

3. Топливный бак: Распределительный трансформатор 33 кВ изготовлен из высококачественной листовой стали Q235 толщиной ≥ 3 мм. Сварные соединения прошли ультразвуковой контроль для предотвращения утечек. Поверхность покрыта специальной фторуглеродной краской для наружного применения, а срок защиты от коррозии превышает 10 лет.

Рекомендации по выбору и установке.

1. Выбор мощности: Определите на основе фактической максимальной нагрузки, умноженной в 1,2 раза, чтобы избежать перегрузки; Для сценариев с большими сезонными колебаниями нагрузки доступен широкий вариант регулировки мощности.

2. Выбор установки: выберите напольную стойку для городских и заводских зон и установку на колонне для горных и сельских районов; В прибрежных районах требуется дополнительное индивидуальное антисолевое покрытие.

3. Экологическая адаптация: если высота превышает 1000 метров, ее необходимо уменьшить для использования. Вы можете обратиться к производителю для настройки специальной высотной версии.

Часто задаваемые вопросы

Вопрос: Требуется ли дополнительная защита распределительного трансформатора 33 кВ, установленного на открытом воздухе?

О: Да, защитные меры зависят от условий установки.

Прибрежные районы: Требуется защита от коррозии из-за солевого тумана; следует использовать усиленные покрытия и аксессуары из нержавеющей стали.

Зоны с высокими температурами: необходимо учитывать возможности рассеивания тепла и конструкции с пониженными номинальными нагрузками.

Дождливые или влажные места: необходимы меры по защите от влаги и конструкции против образования конденсата.

При покупке заранее сообщите компании Sarah Electric место установки, климатические условия и высоту над уровнем моря.

Вопрос: Какие проверки необходимы перед подачей питания на трансформатор после его прибытия на место?

О: Трансформатор нельзя вводить в эксплуатацию сразу после установки; необходимы следующие проверки:

Визуальный осмотр: проверьте на наличие повреждений при транспортировке, утечек масла и целостности втулки.

Электрический осмотр: проверка сопротивления изоляции, проверка соотношения витков, проверка сопротивления обмотки и проверка заземления.

Проверка защиты: устройства контроля температуры, системы релейной защиты и молниеотводы.

Включение питания может продолжаться только после подтверждения того, что все в порядке.

Вопрос: Следует ли немедленно отключить трансформатор, если он издает ненормальный шум?

О: Это зависит от ситуации.

Нормальный звук: легкий электромагнитный гул.

Ненормальные условия: внезапное увеличение громкости шума, стук или звуки разряда.

Возможные причины включают незакрепленный сердечник, внутренний разряд или неисправности обмотки. Немедленная проверка необходима, если шум сопровождается повышением температуры, срабатыванием системы защиты или необычными запахами.
