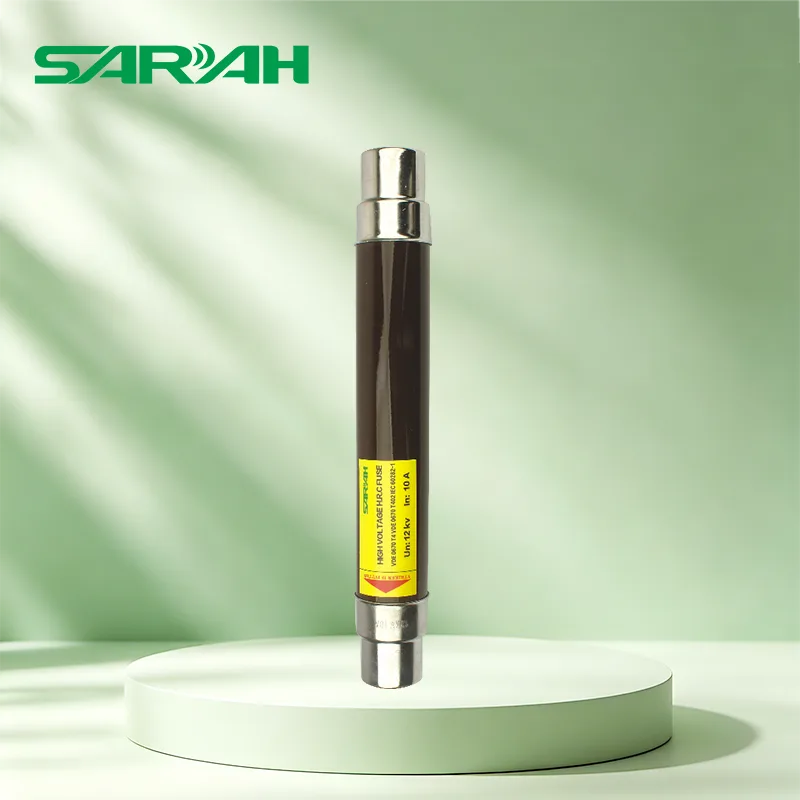

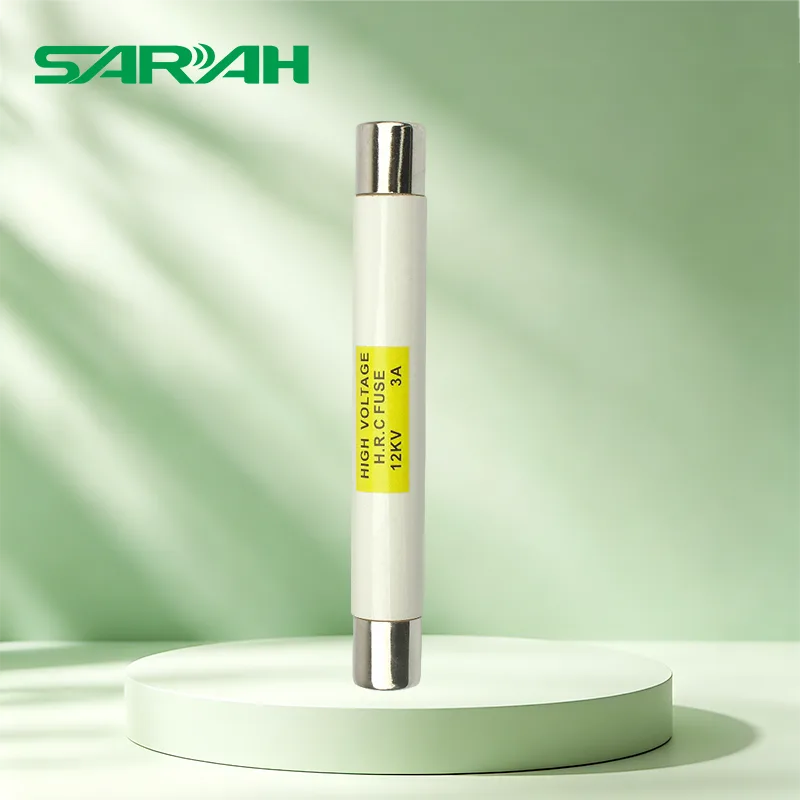

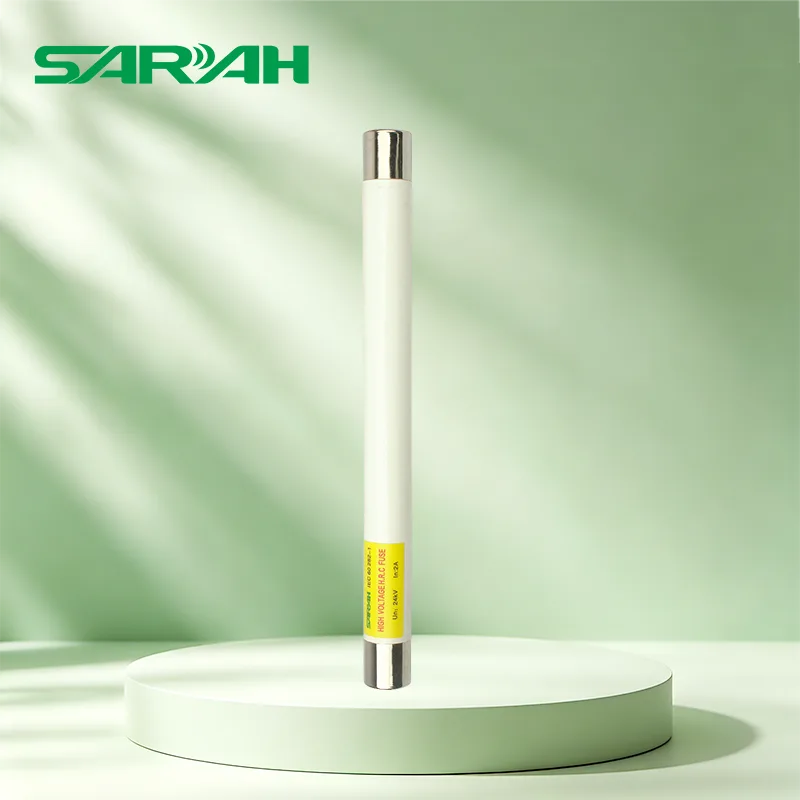

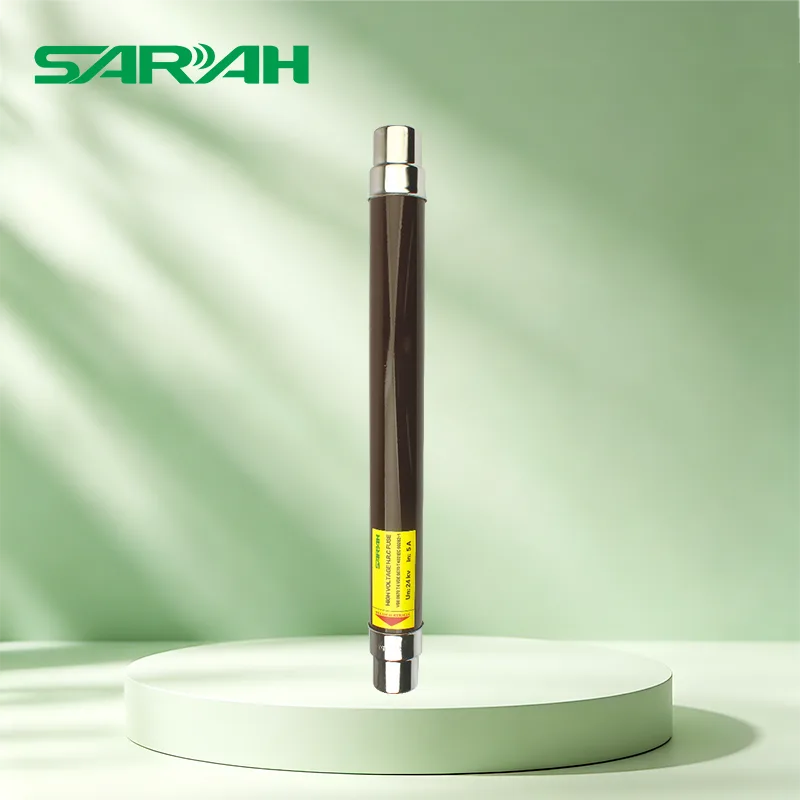

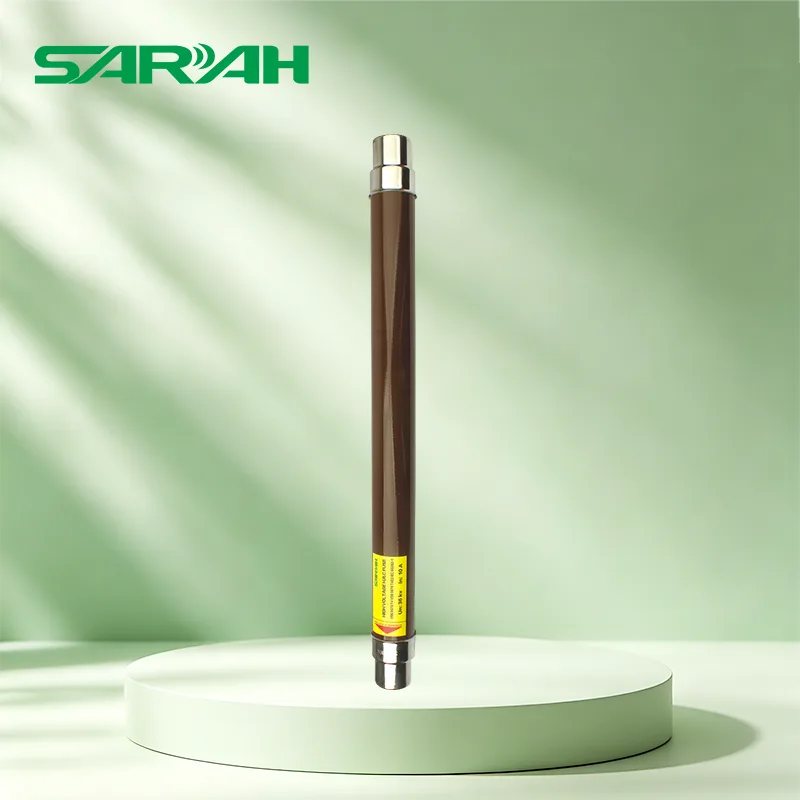

Токоограничивающий предохранитель 3,6 кВ HRC

Токоограничивающий предохранитель SARAH Electric на 3,6 кВ HRC имеет высокую отключающую способность (HRC) с диапазоном номинального тока от 0,5 А до 200 А и отключающей способностью до 50 кА. Он совместим с основными моделями, такими как XRNP1, XRNP2 и XRNT1. Трубка предохранителя изготовлена ​​из изоляционного материала из керамики или эпоксидной смолы с заполнением внутри кварцевым песком высокой чистоты, что обеспечивает быстрое затухание дуги и долговременную стабильность работы.

Продукт прошел сертификацию стандартов IEC 60282-1 и GB/T 15166.2 и в больших количествах поставляется в государственную энергосистему, новые электростанции и промышленные проекты за рубежом.

Технические характеристики

Основные функции

Номинальный ток отключения достигает 50 кА, что позволяет эффективно отключать систему от короткого замыкания.

Токоограничивающий предохранитель HRC на 3,6 кВ имеет несколько характеристик номинального тока, что позволяет ему координировать и взаимодействовать с защитным оборудованием выше и ниже по цепи.

Трубка предохранителя изготовлена ​​из высокопрочной керамики или эпоксидной смолы, устойчивой к высоким температурам и коррозии.

Внутри он наполнен кварцевым песком высокой чистоты, обеспечивающим быстрое затухание электрической дуги.

Токоограничивающий предохранитель HRC изготовлен из медного материала высокой чистоты, с низким контактным сопротивлением и небольшим повышением температуры.

Приложение

Подходит для основной защиты на входной стороне масляных/сухих трансформаторов 10 кВ, 20 кВ и 35 кВ.

Предохранители токоограничительные для внутренних высоковольтных шкафов 12кВ/24кВ/36кВ.

Защита от короткого замыкания батарей конденсаторов, трансформаторов напряжения и сухих реакторов.

Простое, недорогое и высоконадежное оборудование для токоограничивающих предохранителей HRC на напряжение 3,6 кВ для шахт, строительных площадок и т. д.

Часто задаваемые вопросы

В: В каких типах оборудования устанавливаются токоограничивающие предохранители HRC 3,6 кВ?

Ответ: Обычные места установки включают распределительные устройства с металлическим покрытием, центры управления двигателями (MCC), панели защиты трансформаторов и панели конденсаторов.

При установке необходимо проверить размеры предохранителя, способ крепления, расстояние между контактами и изоляционный зазор.

Вопрос: Почему важна отключающая способность предохранителя HRC на 3,6 кВ?

О: При возникновении короткого замыкания ток повреждения может достигать десятков килоампер (кА). Если отключающая способность недостаточна, дуга не может быть погашена, а корпус предохранителя может быть поврежден, что может привести к усугублению неисправности.

Поэтому важно убедиться, что номинальная отключающая способность больше или равна току короткого замыкания системы.

Вопрос: Можно ли использовать это устройство для защиты от запуска двигателя?

О: Да, но требуется правильный выбор и соответствие.

Защита двигателя требует учета продолжительности пуска, кривой пускового тока, тока заторможенного ротора и рабочего тока. Обычно следует выбирать специальный предохранитель для защиты двигателя.
