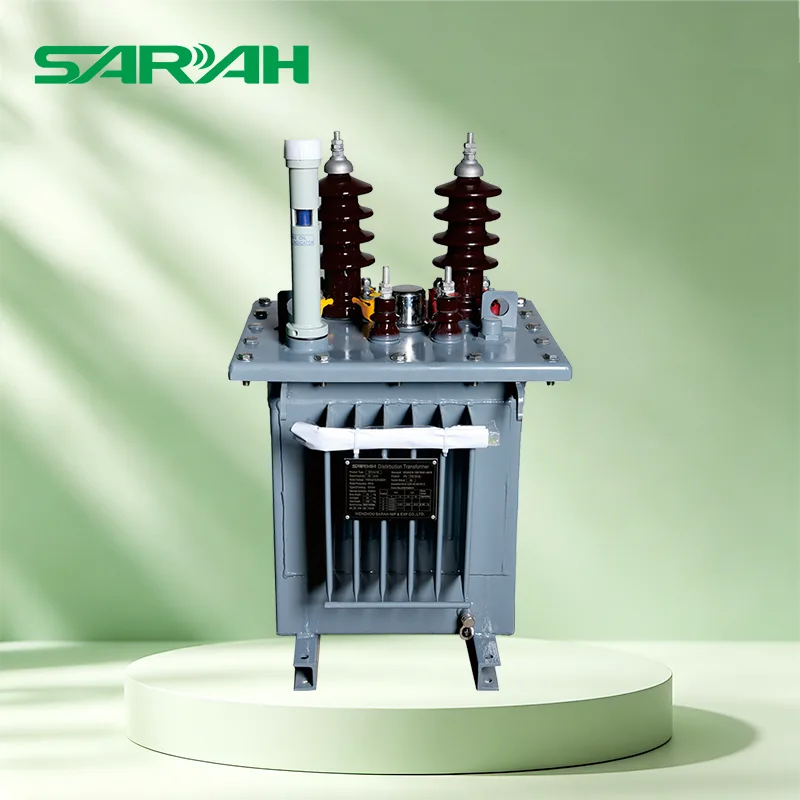

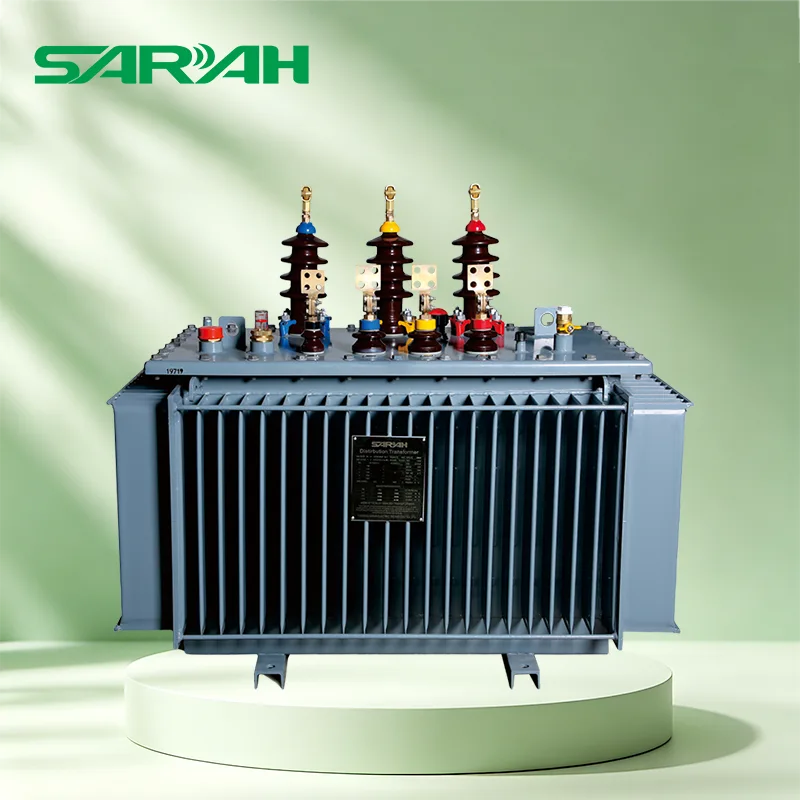

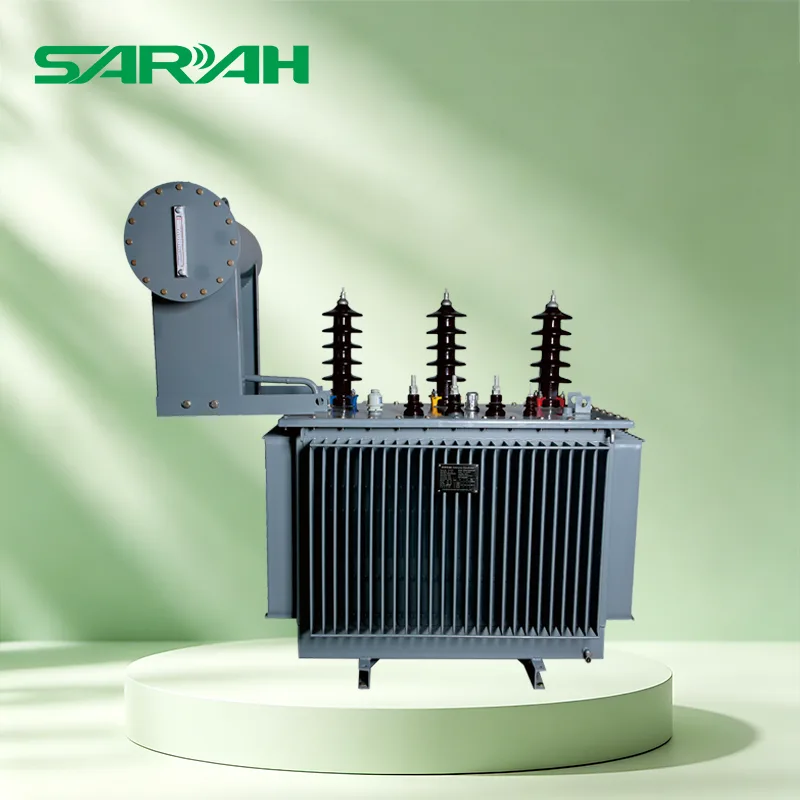

Масляный распределительный трансформатор 24 кВ

Компания Sarah Electric полагается на передовую технологию электромагнитного моделирования для оптимизации структуры железного сердечника и использует высококачественные холоднокатаные листы кремниевой стали с текстурированной текстурой для создания масляного распределительного трансформатора на 24 кВ. Это значительно снижает потери на гистерезис и потери на вихревые токи, при этом потери холостого хода оптимизированы более чем на 30% по сравнению с национальным стандартом.

Длительная эксплуатация может значительно снизить затраты предприятий на электроэнергию и помочь достичь цели «двойного углерода». Это стандартное электрооборудование для зеленых заводов и энергосберегающих парков.

Параметры продукта

Технические особенности

1. Герметичная конструкция

Sarah Electric использует полностью герметичную конструкцию без масляных подушек, которая компенсирует колебания объема масла, вызванные изменениями температуры масла, за счет упругой деформации самого масляного бака, полностью предотвращая попадание воздуха, влаги и пыли внутрь бака, замедляя старение изоляционного масла и коррозию железного сердечника, а также продлевая цикл обслуживания полностью герметичного трансформатора до 5-8 лет, значительно сокращая трудозатраты на эксплуатацию и техническое обслуживание, а также адаптируясь к суровым условиям, таким как уличные, влажные и пыльные условия.

2. Высокая прочность и термическая стабильность.

Масляный распределительный трансформатор 24 кВ обладает превосходной стойкостью к короткому замыканию и термической стабильностью, а также может выдерживать внезапные скачки нагрузки и колебания напряжения, обеспечивая бесперебойное электропитание; Разработанный для работы в широком диапазоне температур, он может стабильно работать в условиях окружающей среды от -40 ℃ до +40 ℃, обеспечивая стабильную производительность как в суровых холодных северных, так и влажных южных регионах.

3. Общий дизайн и отделка поверхности.

Общая компоновка компактна и разумна, с научно расположенными компонентами, такими как подъемные кольца, клеммы заземления и клеммные колодки, подходящими для различных методов транспортировки и установки, таких как вилочные погрузчики и краны; Модульная конструкция корпуса и топливного бака облегчает последующее обслуживание и замену компонентов; Поверхность покрыта антикоррозийным электростатическим напылением, устойчивым к ультрафиолетовому излучению и ржавчине. Не требует дополнительной защиты при наружной установке и имеет срок службы более 20 лет.

Параметры производительности

1. Основные электрические характеристики

• Номинальная мощность: 5–2500 кВА, полное покрытие, подходит для небольших коммерческих электросетей и крупных промышленных предприятий.

Уровень напряжения: высокое напряжение 6–13,8 кВ, низкое напряжение 0,4–0,433 кВ, соответствует внутренним и международным стандартам электросетей.

• Способ подключения: поддерживает основные группы, такие как Yyn0 и Dyn11, адаптируясь к различным требованиям к проводке распределительных систем.

Напряжение импеданса: 4%-4,5%, эффективно подавляет ток короткого замыкания и защищает внутреннее электрооборудование.

2. Ключевые показатели эффективности

Мощность (кВА) Потеря нагрузки без нагрузки (кВт) Потеря нагрузки (кВт) Общий вес (кг) Применимые сценарии

100 0,29 1,58 510 Небольшой завод, коммунальное электроснабжение

500 0,96 5,41 1505 Средние предприятия и торговые комплексы

1000 1,70 10,3 2555 Индустриальный парк, Муниципальная подстанция

2500 3,30 23,0 5100 Крупные промышленные и горнодобывающие предприятия, региональный узел электросетей

Сценарии применения

1. В таких отраслях, как химическая, металлургическая, механическая и электронная промышленность, масляный распределительный трансформатор 24 кВ используется для удовлетворения высоких нагрузок и высокочастотных потребностей в электроэнергии, обеспечивая непрерывность производства.

2. Производимое оборудование подходит для суровых условий эксплуатации, таких как шахты, нефтяные месторождения и высокогорные районы. Трансформаторы с низкими потерями, обладающие сильными защитными возможностями и адаптируемостью, обеспечивают стабильное электропитание.

Гарантия качества

Каждый масляный распределительный трансформатор серии S11 проходит 12 строгих процессов, включая проверку сырья, испытания полуфабрикатов, испытания на старение готовой продукции и заводские испытания на выдерживаемое напряжение. Он соответствует двойным стандартам, таким как GB, IEC и ANSI, как внутри страны, так и за рубежом, а также предоставляет 18-месячную гарантию и пожизненную техническую поддержку, что позволяет пользователям спокойно покупать и использовать.
