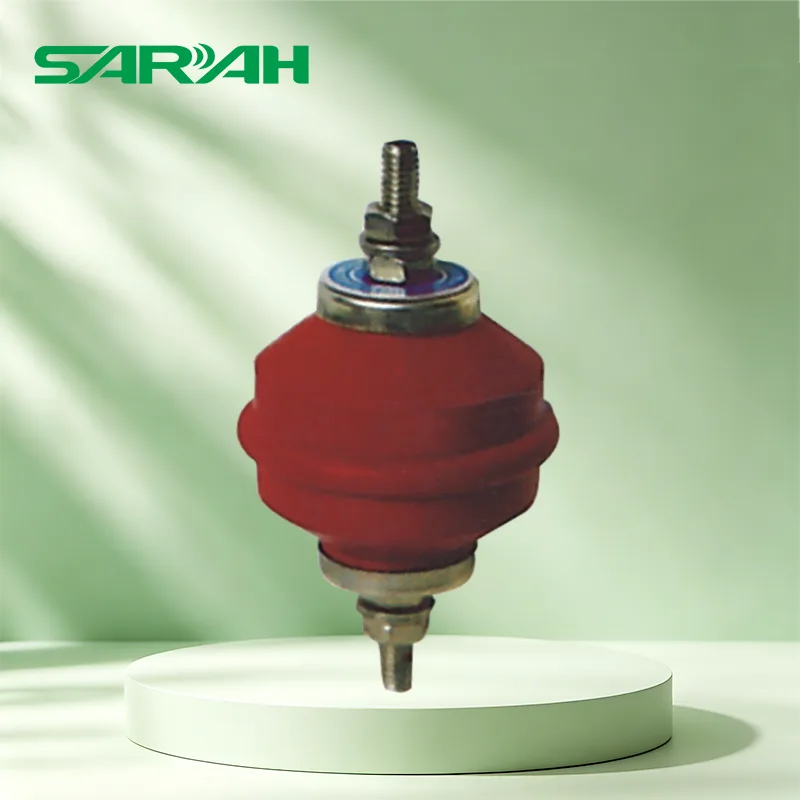

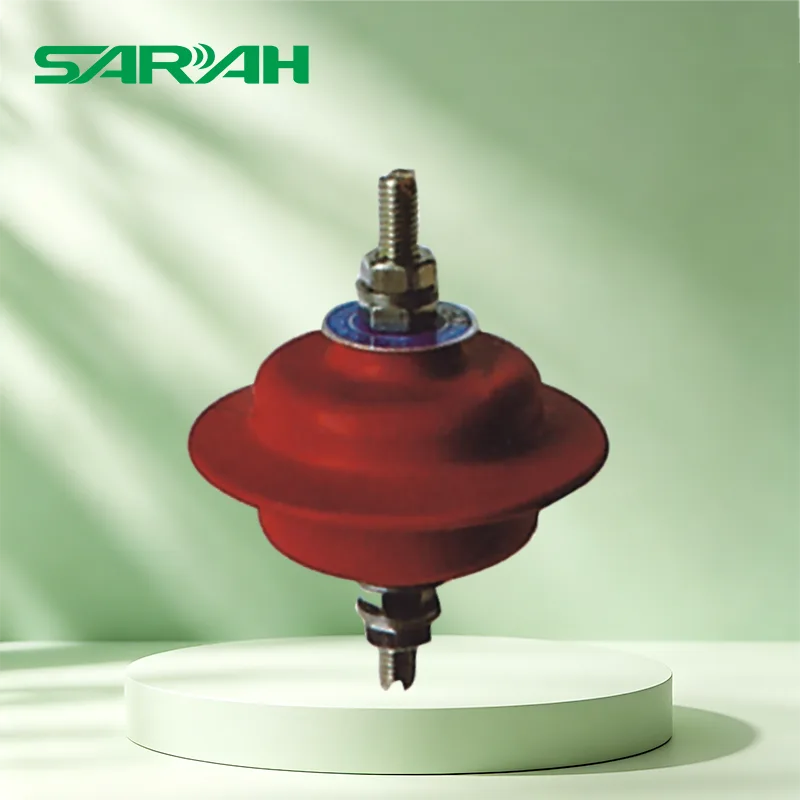

Ограничитель перенапряжения низкого напряжения 220 В
Высококачественные ограничители перенапряжения низкого напряжения 220 В компании SARAH Electric, в частности модели YH1.5W-0,28/1,3 и YH1,5W-0,5/2,6, являются важными устройствами, используемыми в энергосистеме для защиты электрооборудования от повреждений, вызванных молнией или эксплуатационными перенапряжениями. В этом продукте в качестве основного компонента мы используем клапанные пластины из оксида цинка, обладающие превосходными нелинейными характеристиками напряжения и тока.
SARAH Electric — поставщик долговечных ограничителей перенапряжения низкого напряжения 220 В, которые предназначены для систем распределения электроэнергии низкого напряжения и подходят для электросетей переменного тока 380 В/220 В. Он широко используется для молниезащиты и защиты от перенапряжения оборудования, такого как распределительные шкафы, трансформаторы, двигатели и конденсаторы. Конструкция компактна и проста в установке. Он оснащен винтовым зажимом вверху, который можно напрямую подключить к проводам или шинам. В нижней части имеется металлический фланец или резьбовая конструкция, что позволяет легко закрепить его на опорах или оборудовании.
Основные технические параметры
Счетчик разряда разрядника
| Модель Нет. |
Рейтинг Напряжение (кВ) |
Номинальный Увольнять Текущий (кА) |
Операция Текущий Диапазон |
Текущий Импульс Остаточный Напряжение (кВ) |
Длинный Импульс Выдерживать Ток 2 мс (А) |
4/10 Высокий Текущий Импульс Выдерживать (кА) |
| ИС-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Разъединитель ограничителя перенапряжения
| Частотный ток мощности (среднеквадратичное значение) | 2000 мкс Длинный Продолжительность тока Импульс(А) |
4/10 мкс Высокая устойчивость Ток (кА) |
|
| Время в секундах | Текущий уровень | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||

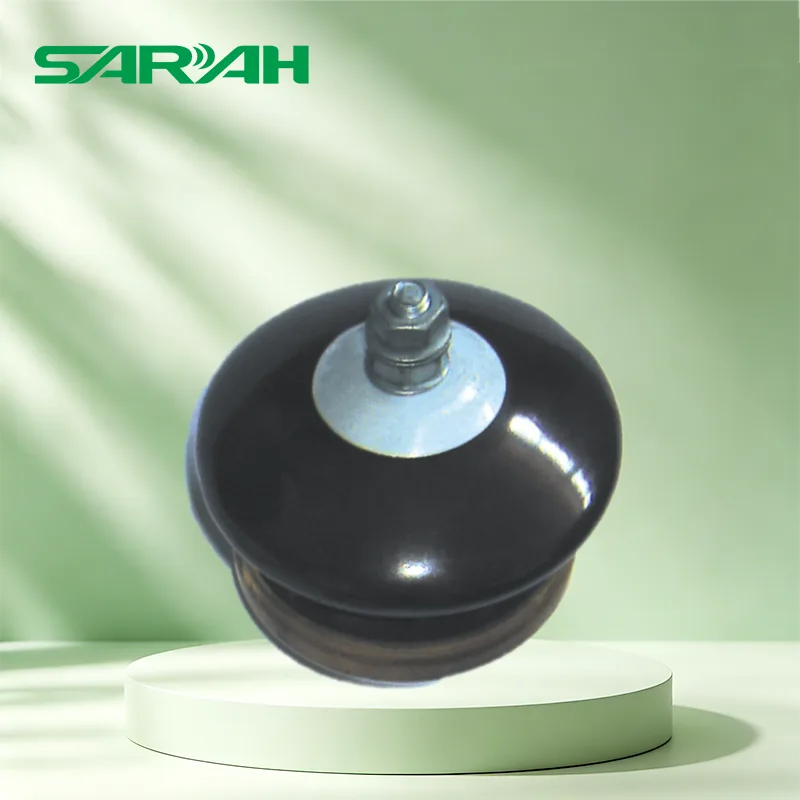

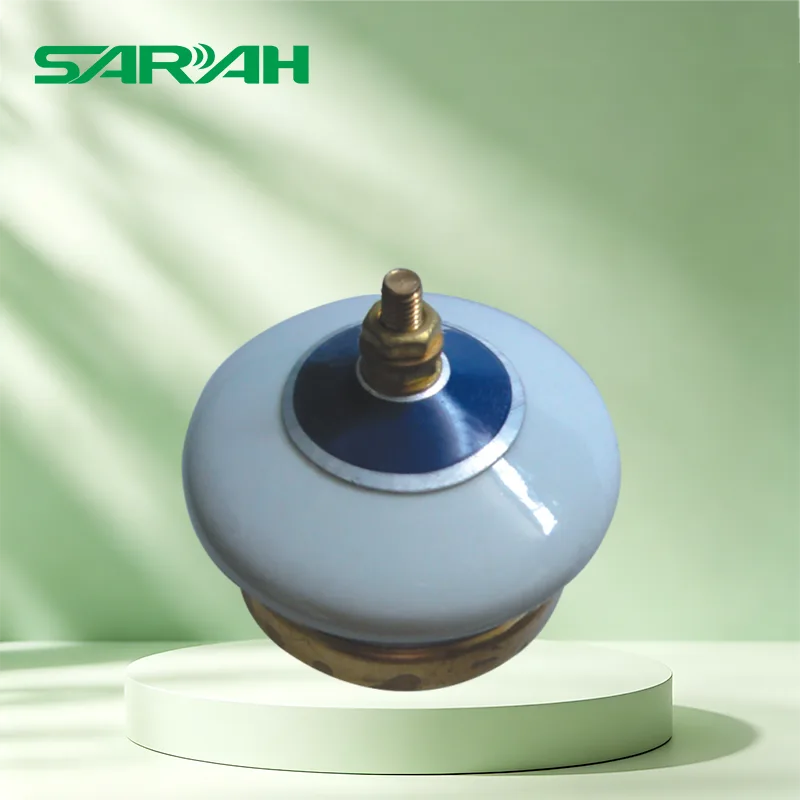

Ограничитель перенапряжения низкого напряжения фарфорового типа
| Место назначения | Код № | Система Напряжение кВ (р, м, с) |
Рейтинг Напряжение кВ (р, м, с) |
MCOV кВ (р, м, с) |
8/20 мкс Освещение Текущий Импульс кВ(гребень) |
Ссылка Напряжение При 1 мА округ Колумбия кВ |
Длинный Импульс Выдерживать Текущий 2000 мкс А (гребень) |
4/10 мкс Высокий Текущий Импульс Выдерживать кВ(гребень) |
| Низкий Напряжение |
YC1.5W-0,28/1,3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0,5/2,6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Варистеровый блок из оксида цинка
| Модель Нет. |
Размер (мм) | Номинальный Стандартный Увольнять Текущий (кА) |
Рейтинг Напряжение (кВ) |
MCOV (кВ) |
8/20 мкс Молния Импульс Остаточный Напряжение (кВ) |
2000/мкс Квадрат Импульс Текущий Выдерживать (А) |
4/10 мкс Высокий Текущий Импульс (кА) |
|
| Диаметр | Высота | |||||||
| Д30 | Φ30±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| Д32 | Φ32±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.3 | 100 | 65 |
| Д35 | Φ35±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| Д38 | Φ38±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.3 | 200 | 65 |
| Д40 | Φ40±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.1 | 250 | 100 |
| Д42 | Φ42±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.2 | 250 | 100 |
| Д48 | Φ48±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.0 | 400 | 100 |
| Д53 | Φ53±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 8.9 | 400 | 100 |
| Д60 | Φ60±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.1 | 600 | 100 |
| Д70 | Φ70±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.2 | 800 | 100 |
Преимущества продукта
Ограничитель перенапряжения низкого напряжения 220 В оснащен высококачественными клапанными пластинами из оксида цинка, которые отличаются быстрым откликом, низким остаточным напряжением и высоким уровнем защиты.
Конструкция без зазоров и отсутствие обратного потока означают, что наш продукт не требует регулярных испытаний или замены.
Внешняя оболочка изготовлена из силиконовой резины или керамических материалов, устойчивых к загрязнениям, ультрафиолетовым лучам и перепадам температур. Ограничитель перенапряжения низкого напряжения подходит для использования на открытом воздухе или в суровых промышленных условиях.
Конструкция с верхним винтом, поддерживающая горизонтальную или вертикальную установку, подходит для различных конструкций распределительных шкафов.
Приложение
Распределительные шкафы низкого напряжения, подстанции коробчатого типа и выходные клеммы фотоэлектрических инверторов
Системы распределения электроэнергии в заводских цехах, коммерческих зданиях и жилых комплексах могут использовать наше устройство.
В таких местах, как базовые станции связи, центры обработки данных и больницы, к которым предъявляются высокие требования к непрерывности электропитания, необходимо использовать ограничитель перенапряжения низкого напряжения.
Распространенные неисправности и решения
|
Режимы отказа |
Причины |
Симптомы |
Действие |
|
Старение/деградация MOV |
Совокупный урон от повторяющихся ударов |
Повышенный ток утечки; перегрев |
Замените модуль SPD. |
|
Тепловой побег |
Устойчивое перенапряжение → увеличение тока утечки → повышение температуры (порочный круг) |
Корпус становится горячим на ощупь; обесцвечивание |
Немедленно отключите питание и замените |
|
Отказ от короткого замыкания |
Пробой/короткое замыкание MOV |
Сработала резервная защита (отключение/перегорание предохранителя) |
Заменить СПД; проверьте резервную защиту |
|
Отказ обрыва цепи |
Механизм термического отключения отключается |
Окно индикатора станет красным; защита потеряна |
Замените модуль SPD. |
|
Внешнее короткое замыкание |
Ошибки проводки или повреждение изоляции. |
Резервная защита работает |
Проверьте проводку; заменить СПД |
|
GDT следует за текущим |
Газоразрядная трубка не самозатухает после проведения |
Сопутствующий ток промышленной частоты сохраняется |
Проверьте правильность координации MOV. |

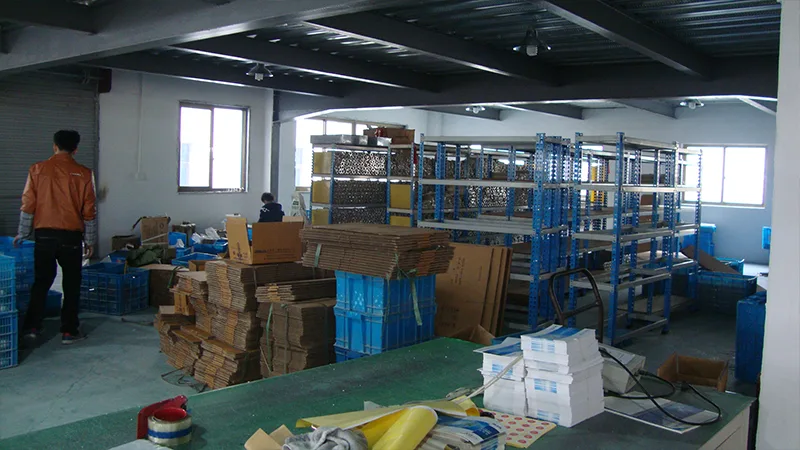

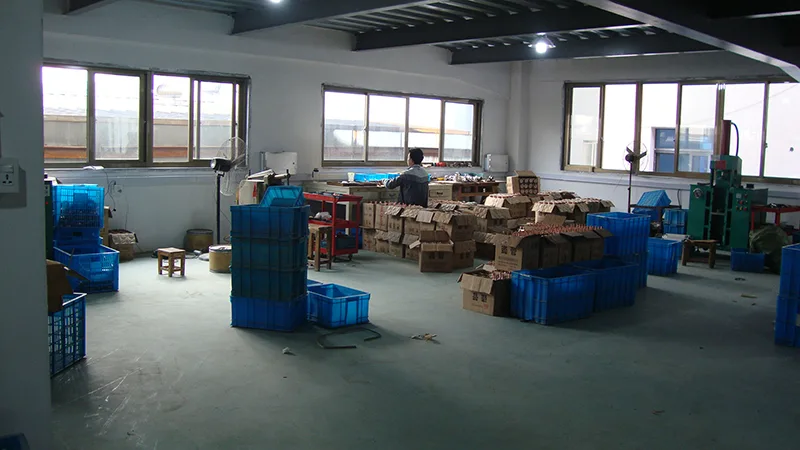

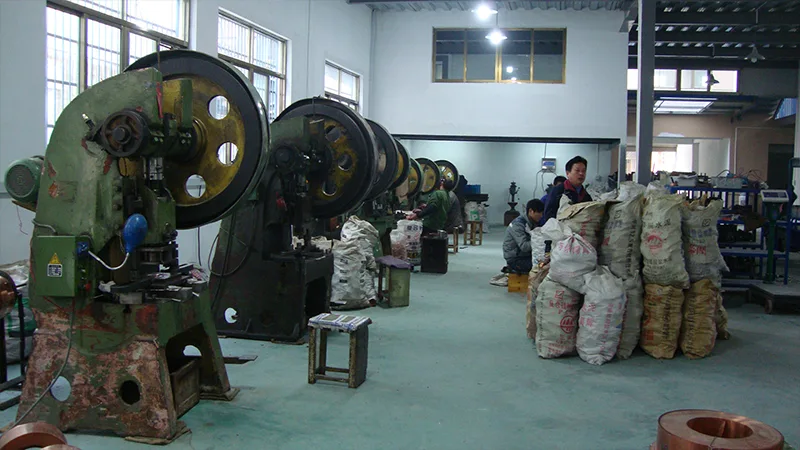

Доставка и услуги
Стандартные модели имеются в наличии на складе и могут быть доставлены в течение 72 часов.
В соответствии с требованиями заказчика могут быть предоставлены изделия, изготовленные по индивидуальному заказу, с определенными уровнями напряжения или методами установки.
SARAH предлагает руководство по установке, выбору параметров и услуги по проектированию схем молниезащиты.
Этот ограничитель перенапряжения низкого напряжения 220 В получил множество международных сертификатов и широко используется в сферах энергетики, связи, транспорта и т. д. в стране и за рубежом. Это предпочтительное устройство для обеспечения безопасной и стабильной работы низковольтных систем.
