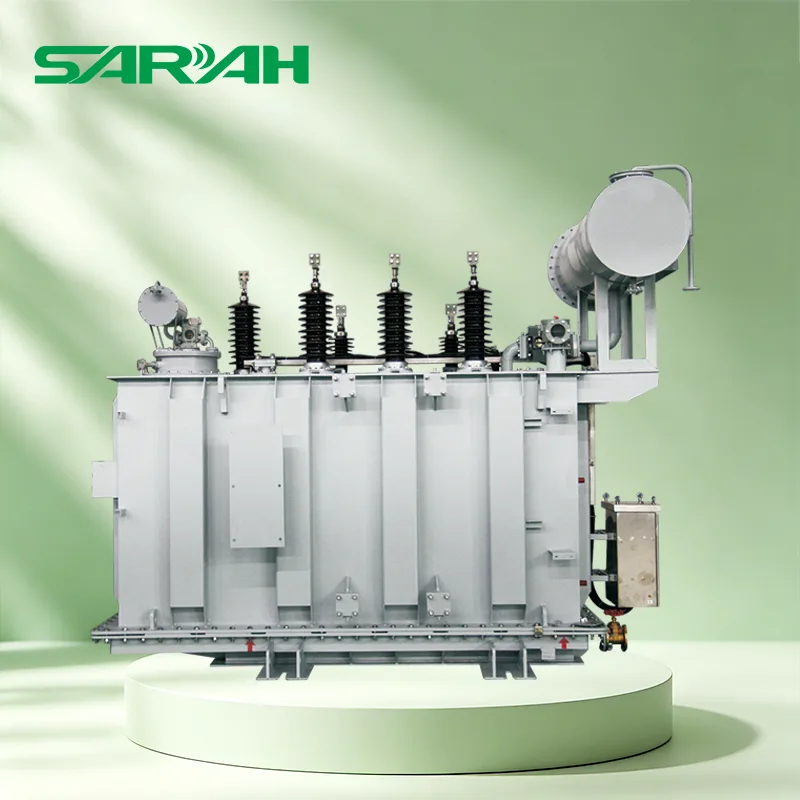

Силовой трансформатор 110 кВ 20000 кВА

Sarah Electric предлагает высококачественный силовой трансформатор на 110 кВ мощностью 20 000 кВА, способный понижать напряжение со 110 кВ до таких уровней, как 10 кВ или 35 кВ. Эти агрегаты высокой производительности обеспечивают непрерывную и длительную эксплуатацию и имеют расчетный срок службы более 30 лет.

Что такое силовой трансформатор 110 кВ 20000 кВА?

Силовой трансформатор 110 кВ, 20 000 кВА (или 20 МВА) представляет собой блок с номинальным напряжением на стороне высокого напряжения 110 кВ и номинальной мощностью 20 000 кВА. Эти две ключевые характеристики означают следующее:

1. 110кВ

110 кВ — это общепризнанный уровень напряжения для магистральной передачи электроэнергии и распределения высокого напряжения во многих странах и регионах мира, особенно в энергосистемах, соответствующих стандартам IEC или GB.

Этот силовой трансформатор понижает высокое напряжение 110 кВ до 35 кВ или 10/11 кВ для подачи электроэнергии в городские распределительные сети, крупные коммерческие комплексы или крупные промышленные предприятия.

2. 20 000 кВА

Этой номинальной мощности достаточно для удовлетворения полной нагрузки на электроэнергию центральной части уездного города среднего размера, крупного интегрированного коммерческого комплекса или крупного завода тяжелой промышленности.

Структурные компоненты

● Сердечник и обмотки:Изготовлен из листов кремнистой стали с высокой проницаемостью и обмоток из бескислородной меди высокой чистоты; они образуют основной узел, отвечающий за электромагнитную индукцию и преобразование напряжения.

● Трансформаторное масло и бак:Трансформаторное масло служит как изолирующей средой, так и средой рассеивания тепла.

● Втулки высокого напряжения:Длинные изолирующие фарфоровые или композитные вводы, выступающие сверху, используются для безопасного вывода высоковольтных линий 110 кВ.

● Система охлаждения:Оборудован охлаждающими ребрами и вентиляторами; использует методы охлаждения ONAN (Oil Natural Air Natural) или ONAF (Oil Natural Air Forced).

● Устройство смены ответвлений:Используется для регулирования и стабилизации выходного напряжения. Опции включают устройство РПН под нагрузкой (OLTC) — способное автоматически регулировать напряжение под нагрузкой — или устройство РПН без нагрузки (NLTC).

● Компоненты безопасности и защиты:Реле Бухгольца, предохранительный клапан, осушающий сапун и ограничитель перенапряжения подстанции.

Технические характеристики

Сценарии применения

1. Подстанции 110 кВ.

Типичная структура:Линия электропередачи 110 кВ → Силовой трансформатор 110 кВ → Распределительная система 10 кВ/35 кВ → Пользовательская нагрузка

Функция:Понижает напряжение 110 кВ в региональной сети электропередачи до уровня распределительного напряжения, обеспечивая стабильное электроснабжение городских и промышленных зон.

Приложения:Городские подстанции, региональные подстанции, выделенные промышленные подстанции и т. д.

2. Электроснабжение индустриального парка

Типичная структура:Сеть 110 кВ → Трансформатор 20 МВА → Заводское распределение 10 кВ → Производственное оборудование

Функция:Отвечает требованиям мощного оборудования и смягчает влияние колебаний электропитания.

Приложения:Автономные системы высоковольтного электроснабжения для таких отраслей, как сталелитейное производство, химическое производство, цементные заводы, горнодобывающие предприятия, автомобилестроение и обрабатывающие базы.

3. Проекты по производству новой энергии

Типичная структура:Фотоэлектрические панели → Инвертор → Система сбора 35 кВ → Трансформатор 110 кВ → Подключение к сети

Функция:Повышает мощность среднего напряжения, генерируемую источниками (например, фотогальваниками), для удовлетворения требований к подключению к сети.

Приложения:Фотоэлектрические электростанции, ветряные электростанции, линии сбора ветряных турбин и т. д.

4. Расширение и модернизация городских сетей

Функция:Оптимизирует структуру сети и увеличивает мощность регионального энергоснабжения, чтобы идти в ногу с растущим спросом на электроэнергию в городах.

Приложения:Развитие новых городских районов, электроснабжение коммерческих центров, густонаселенные жилые районы, городская инфраструктура и т. д.

5. Электроснабжение крупных зданий и инфраструктуры.

Функция:Обеспечивает непрерывное электроснабжение, стабильные нагрузки и высокое качество электроэнергии.

Приложения:Аэропорты, станции высокоскоростной железной дороги, центры обработки данных, крупные больницы, порты, логистические парки и т. д.

6. Электроснабжение для горнодобывающей промышленности и отдаленных районов.

Функция:Создает независимые электросети для территорий, удаленных от городских сетей, обеспечивая стабильную электроэнергию высокой мощности и одновременно снижая потери, связанные с передачей низкого напряжения на большие расстояния.

Приложения:Районы добычи полезных ископаемых, нефтегазовые проекты, удаленные промышленные базы и т. д.

Силовой трансформатор 110 кВ, 20 000 кВА и распределительный трансформатор: в чем разница?

● Силовой трансформатор 110 кВ:Используется для преобразования напряжения между сетями передачи и крупномасштабными распределительными системами; классифицируется как оборудование уровня сети.

● Распределительный трансформатор:Используется для понижения напряжения источника питания конечного пользователя; классифицируется как терминальное распределительное оборудование.

Часто задаваемые вопросы

Вопрос 1: Какой масштаб энергопотребления может удовлетворить силовой трансформатор 110 кВ мощностью 20 000 кВА?

А:

1. Городские распределительные сети:Он может удовлетворить пиковую ежедневную потребность в электроэнергии примерно 15 000–25 000 обычных жилых домохозяйств.

2. Генерация новой энергии:Он может поддерживать централизованную фотоэлектрическую (PV) электростанцию ​​​​класса 20 МВт или береговую ветряную электростанцию ​​среднего размера.

3. Промышленный/Коммерческий:Он может поддерживать непрерывную работу с полной нагрузкой сталелитейного или химического завода среднего размера, крупного комплексного торгового центра или центра обработки данных среднего размера.

В2: Какое оборудование молниезащиты и безопасности требуется для высоковольтной и низковольтной сторон этого трансформатора?

А:

1. Сторона высокого напряжения (110 кВ):Наличие ограничителя перенапряжения класса подстанции является обязательным; Также рекомендуется использовать счетчик импульсов (или онлайн-монитор тока утечки) и регулировочное кольцо.

2. Сторона низкого напряжения (35 кВ/10 кВ/11 кВ):В зависимости от конфигурации фидера следует устанавливать ограничители перенапряжения класса подстанции или класса распределения. Кроме того, необходимо оборудовать реле Бухгольца и предохранительный клапан для обеспечения вторичной релейной защиты от внутренних неисправностей.

В3: Может ли компания Sarah Electric предоставить отчет о типовых испытаниях этого трансформатора?

О: Да, мы полностью поддерживаем требования соответствия и выхода на рынок.

Наши трансформаторы класса 110 кВ спроектированы и изготовлены в строгом соответствии с международными стандартами IEC 60076 и IEEE C57. Мы можем предоставить зарубежным EPC-подрядчикам и коммунальным компаниям подробные отчеты о типовых испытаниях, выпущенные независимыми сторонними лабораториями (включая испытания на грозовые импульсы, испытания на повышение температуры, испытания на стойкость к короткому замыканию и испытания на частичные разряды).
