Варисторный блок из оксида цинка
Традиционные предохранители имеют такие проблемы, как недостаточные изоляционные характеристики, сложное обслуживание и чувствительность к воздействию окружающей среды. Как профессиональная фабрика, SARAH Electric предлагает варисторные блоки из оксида цинка. Этот продукт разработан специально для наружных сред с высоким напряжением и использует высокоэффективные полимерные изоляционные материалы и оптимизированную механическую конструкцию для обеспечения стабильной защиты от перегрузки по току. Он широко используется в распределительных сетях, подстанциях, промышленных объектах и других сценариях.
Высококачественный варисторный блок из оксида цинка компании SARAH Electric не требует технического обслуживания, не имеет движущихся частей и не требует смазки или регулировки во время длительной эксплуатации, что снижает затраты на техническое обслуживание. Мы сделаем все возможное, чтобы сократить операционные этапы и сэкономить для Вас трудозатраты!
Параметры продукта
Счетчик разряда разрядника
| Модель Нет. |
Рейтинг Напряжение (кВ) |
Номинальный Увольнять Текущий (кА) |
Операция Текущий Диапазон |
Текущий Импульс Остаточный Напряжение (кВ) |
Длинный Импульс Выдерживать Ток 2 мс (А) |
4/10 Высокий Текущий Импульс Выдерживать (кА) |
| ИС-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Разъединитель ограничителя перенапряжения
| Частотный ток мощности (среднеквадратичное значение) | 2000 мкс в длину Продолжительность тока Импульс(А) |
4/10us Высокая устойчивость Ток (кА) |
|
| Время в секундах | Текущий уровень | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||
Ограничитель перенапряжения низкого напряжения фарфорового типа
| Место назначения | Код № | Система Напряжение кВ (р, м, с) |
Рейтинг Напряжение кВ (р, м, с) |
MCOV кВ (р, м, с) |
8/20 мкс Освещение Текущий Импульс кВ(гребень) |
Ссылка Напряжение При 1 мА округ Колумбия кВ |
Длинный Импульс Выдерживать Текущий 2000 мкс А (гребень) |
4/10 мкс Высокий Текущий Импульс Выдерживать кВ(гребень) |
| Низкий Напряжение |
YC1.5W-0,28/1,3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0,5/2,6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |

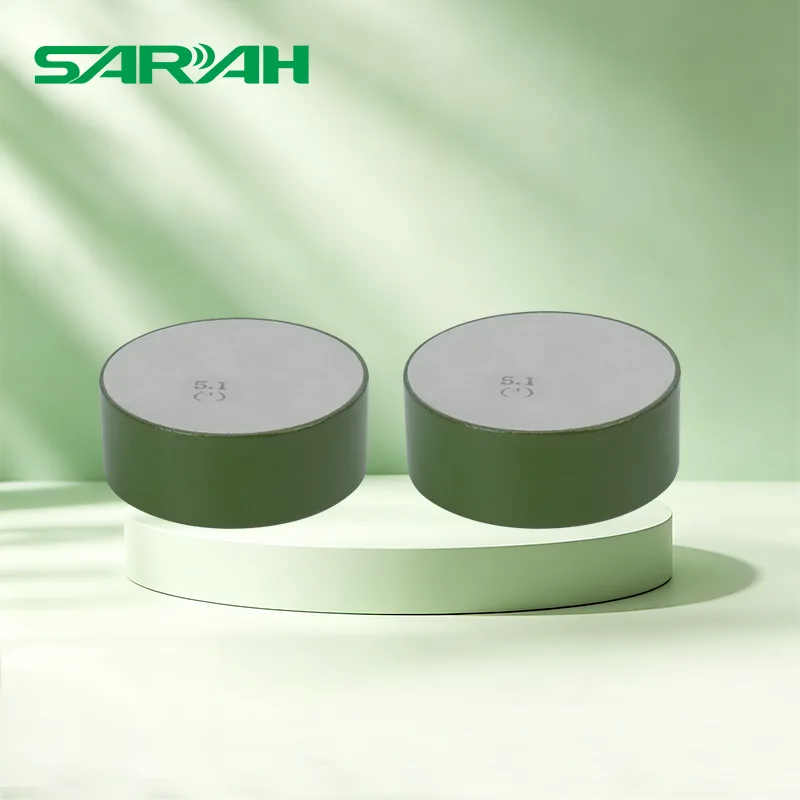

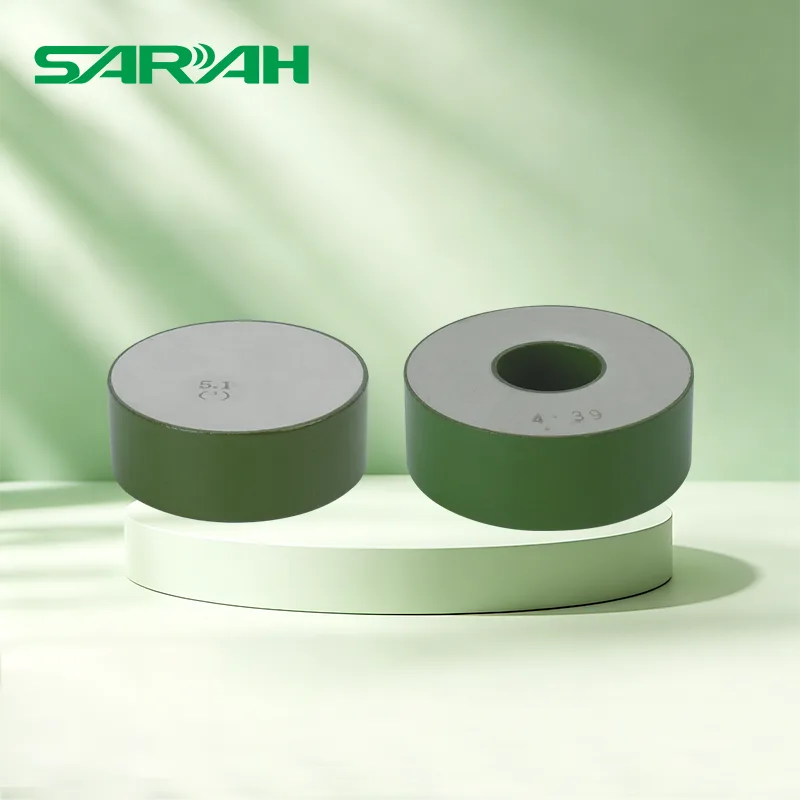

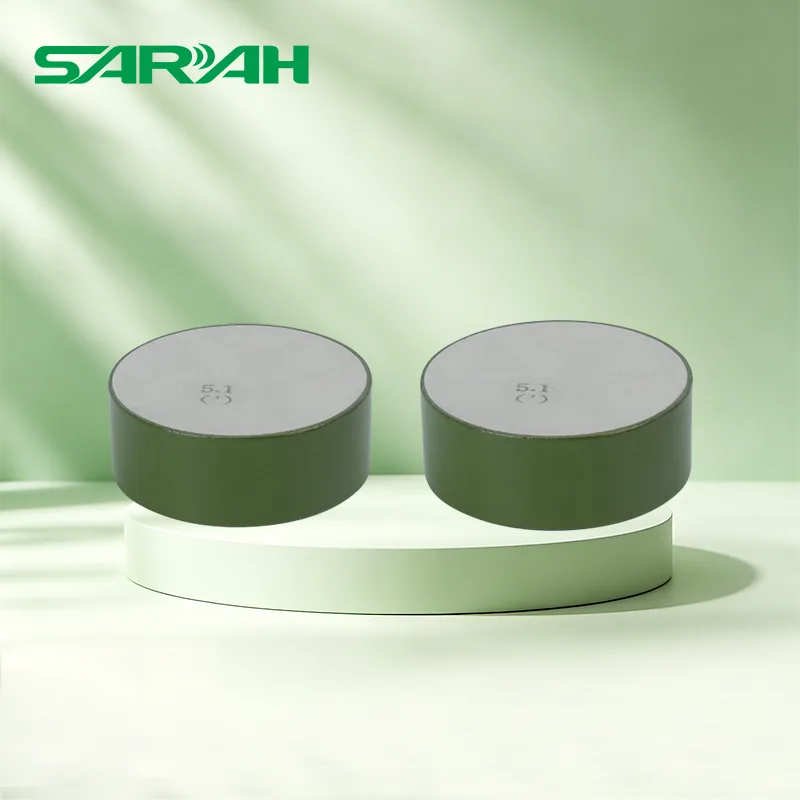

Варистеровый блок из оксида цинка
| Модель Нет. |
Размер (мм) | Номинальный Стандартный Увольнять Текущий (кА) |
Рейтинг Напряжение (кВ) |
MCOV (кВ) |
8/20 мкс Молния Импульс Остаточный Напряжение (кВ) |
2000/мкс Квадрат Импульс Текущий Выдерживать (А) |
4/10 мкс Высокий Текущий Импульс (кА) |
|
| Диаметр | Высота | |||||||
| Д30 | Φ30±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| Д32 | Φ32±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.3 | 100 | 65 |
| Д35 | Φ35±0,2 | 24±0,5 | 5 | 3-3,4 | 2.55 | 9.1 | 100 | 65 |
| Д38 | Φ38±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.3 | 200 | 65 |
| Д40 | Φ40±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.1 | 250 | 100 |
| Д42 | Φ42±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.2 | 250 | 100 |
| Д48 | Φ48±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 9.0 | 400 | 100 |
| Д53 | Φ53±0,2 | 24±0,5 | 10 | 3-3,4 | 2.55 | 8.9 | 400 | 100 |
| Д60 | Φ60±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.1 | 600 | 100 |
| Д70 | Φ70±0,2 | 24±0,5 | 20 | 3-3,4 | 2.55 | 9.2 | 800 | 100 |
Функция
1. Когда в цепи происходит короткое замыкание или перегрузка, предохранитель быстро плавится, вызывая автоматическое падение плавильной трубки, образуя четкую точку отключения, обеспечивая физическую изоляцию между неисправной цепью и основной системой и обеспечивая безопасность обслуживания.
2. В блоке варистора на основе оксида цинка используются полимерные композитные изоляторы, которые обладают превосходной гидрофобностью и стойкостью к пробою при загрязнении, подходят для суровых условий, таких как влажность, солевой туман, пыль и т. д., эффективно предотвращая пробои и поломки.
3. Отсутствие продолжающегося тока, отсутствие повторного зажигания, встроенное устройство гашения дуги, отсутствие продолжающегося тока промышленной частоты после плавления, чтобы избежать повторного зажигания дуги и обеспечить стабильность системы.
Преимущества продукта
SARAH Electric предлагает несколько спецификаций, таких как 12 кВ, 24 кВ и 33 кВ (например, SJC-17, SJC-18, SJC-19, SJC-25), чтобы удовлетворить требования различных уровней напряжения.
Возьмем, к примеру, SJC-25: номинальное напряжение 33-38 кВ, номинальный ток 100 А/200 А, ток отключения 6 кА, выдерживаемое напряжение грозового импульса 200 кВ, выдерживаемое напряжение промышленной частоты 95 кВ, расстояние утечки 1100 мм, вес 5,5-5,7 кг, размер 58 × 34,5 × 14,5 см.
Разделены на две спецификации номинального тока: 100 А и 200 А, подходящие для различных сценариев нагрузки, таких как распределительные сети, подстанции, промышленная инфраструктура и т. д.
Приложение
Распределительная сеть: линии 10кВ, 35кВ, опорные трансформаторы, подстанции, подстанции коробчатого типа.
Подстанция: распределительное устройство 3-35кВ, трансформаторы, выключатели, защита шин.
Промышленность/инфраструктура: заводы, шахты, жилые районы, фотоэлектрические/ветряные трансформаторы, кабельные наконечники.
Наружное оборудование: выключатели на столбе, кольцевые главные блоки и кабельные ответвительные коробки можно подключить с помощью нашего варисторного блока из оксида цинка.
Отгрузка и обслуживание
Обычные модели (такие как SJC-17, SJC-18) имеют достаточный запас и поддерживают доставку в тот же день.
Блоки варисторов из оксида цинка по индивидуальному заказу могут быть предоставлены для особых уровней напряжения или условий установки в соответствии с конкретными потребностями клиентов.
Горячие Теги: Варисторный блок из оксида цинка, Варисторный блок из металлооксида, Варисторный блок ограничителя перенапряжения
